Schnappverschluss (Dialogfeld)

Erstellt ein Schnappverschlusselement anhand von Punkten aus 2D-Skizzen oder 3D-Arbeitspunkten und Richtungselementen.

Zugriff

Multifunktionsleiste: Registerkarte 3D-Modell Gruppe Kunststoffteil Schnappverschluss

Stilangabe
	Haken des Cantilever-Schnappverschlusses

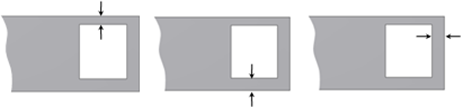

	Gegenstück des Cantilever-Schnappverschlusses

Ist für beide Stile gleich. Gibt die Platzierung des Schnappverschlusses an.

Platzierung
	Volumenkörper gibt den Zielkörper des Schnappverschlusselements an.
	Die Platzierungsmethode Nach Skizze erfordert Punkte auf einer Skizzierebene (Mittelpunkte).
		Schnapparmrichtung umkehren/Klemmenrichtung umkehren kehrt die Richtung um (diese entspricht ursprünglich der Skizzennormalen).
		Mittelpunkte gibt die Position des Mittelpunkts an. Mit dem Schalter Mittelpunkt erstellte Punkte werden automatisch ausgewählt.
		Für die Hakenrichtung stehen vier Pfeile in Schritten zu ^{je 90 Grad} zur Auswahl.
	Die Platzierungsmethode Auf Punkt erfordert 3D-Arbeitspunkten oder Skizzenpunkte (Mittelpunkte) und zwei Richtungen.
		Schnapparmrichtung umkehren/Klemmenrichtung umkehren definiert die Richtung.
		Schnapparmrichtung kehrt die Richtung um, sodass der Schnapparm entgegengesetzt zu dem von der Richtungsauswahl definierten Vektor verläuft.
		Das Auswahlwerkzeug Hakenrichtung/Richtung des Gegenstücks gibt die Richtung des Hakens/Gegenstücks an, wenn Auf Punkt ausgewählt wurde.
		Für die Hakenrichtung stehen vier Pfeile in Schritten zu ^{je 90 Grad} zur Auswahl.

Das Kontrollkästchen Dehnen gibt an, ob der Schnapparm gedehnt oder gestoppt werden soll.

	Bis zur nächsten Fläche dehnen
	Am Punkt stoppen

Legt die Schnapparmparameter des Schnappverschlusselements fest.

	Schnapparmstärke an Wand
	Schnapparmlänge
	Schnapparmstärke am Haken
	Breite des Schnapparms an der Wand
	Breite des Schnapparms am Haken
