Platzieren der Schieberbaugruppe

In diesem Abschnitt platzieren Sie die Schieberbaugruppe. Mit dem Schieber können Sie das Kunststoffteil freigeben, indem Sie den Kernschieber aus der Form ziehen.

  1. Wählen Sie in der Multifunktionsleiste Registerkarte Formbaugruppe > Gruppe Formbaugruppe > Schieber.
  2. Richten Sie das Modell wie in der folgenden Abbildung gezeigt aus. Die für den Kernschieber erstellten Einsätze und Bünde werden im Vordergrund der Ansicht angezeigt.
  3. Überprüfen Sie die Vorschau im Dialogfeld Schieber, um sich über die erforderlichen Referenzen zu informieren.
  4. Wählen Sie die Fläche mit der Bezeichnung 1 in der folgenden Abbildung als Referenz für Zugrichtung aus.
  5. Ändern Sie den Zugrichtungsversatz zu -93 mm.
  6. Wählen Sie die Fläche mit der Bezeichnung 2 in der folgenden Abbildung als Referenz für Basisebene aus.
  7. Klicken Sie im Dialogfeld Schieber auf Seite umkehren, um die Ausrichtung der Basisebene umzukehren.
  8. Wählen Sie den Mittelpunkt der in der folgenden Abbildung markierten Kante als Referenz für den Basispunkt aus. Wenn Sie den Mauszeiger in der Nähe des Mittelpunkts dieser Kante platzieren, wird dieser automatisch auf diesen Punkt ausgerichtet, und es wird ein gelber Punkt in der Anzeige eingeblendet.
  9. Wählen Sie die untere Fläche der oberen Platte als Referenz für Säulenebene aus, wie in der folgenden Abbildung gezeigt.
  10. Klicken Sie im Dialogfeld Schieber auf Vorschau.
  11. Drehen Sie das Modell so, dass die Unterseite der Schieberbaugruppe angezeigt wird.

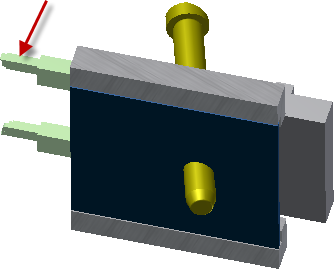

  12. Klicken Sie im Dialogfeld Schieber auf Kernschieber auswählen. Wählen Sie einen der beiden Kernschieber (Einsatz- oder Bundelemente) als Referenz für Kernschieber aus, wie in der folgenden vereinfachten Abbildung gezeigt.

    Sie müssen nur einen der Einsätze auswählen, die sich beide im gleichen Abstand vom Schieber befinden.

  13. Klicken Sie im Dialogfeld Schieber auf Verfahrweg aktualisieren.
  14. Klicken Sie oben im Dialogfeld Schieber auf Anpassen, um die Parameter der Schieberbaugruppe anzupassen.
  15. Wählen Sie aus der Liste der Komponenten den Eintrag Schrägsäule.
  16. Klicken Sie auf der rechten Seite der ausgewählten Komponente auf Auswahleigenschaften.
  17. Ändern Sie den Parameter AP_l zu 85 mm.
  18. Klicken Sie im Dialogfeld Schrägsäule auf OK.
  19. Ändern Sie die anderen Komponenten wie in der folgenden Tabelle gezeigt.
    Nocke Parameter Wert
    Schieberegler SL_b1 50 mm
    Schieberegler SL_b2 59 mm
    Führungsleiste (#1) SL_b1 50 mm
    Führungsleiste (#1) GS_es1 10 mm
    Führungsleiste (#2) SL_b1 50 mm
    Führungsleiste (#2) GS_es1 10 mm
    Druckstück LH_A 48 mm
  20. Klicken Sie im Dialogfeld Schieber auf OK.
  21. Klicken Sie im Dialogfeld Dateibenennung auf OK, um die Standardeinstellungen zu übernehmen und den Schieber zu platzieren.
  22. Klicken Sie im Schnellzugriff-Werkzeugkasten auf Speichern, um die Baugruppe zu speichern.
