Sie können Geometrie aus einer anderen Skizze auf die aktive Skizzierebene projizieren.
Als Referenzgeometrie können Kanten und Scheitelpunkte, Konturen, Arbeitselemente oder Skizzengeometrie dienen. Mit projizierter Geometrie können Sie auch folgende Aufgaben ausführen:
- Abhängigkeiten oder Bemaßungen zu Skizzenkurven oder -punkten hinzuzufügen
- Ein Bauteil in einer Baugruppe erstellen
Die Größe und Position der projizierten Geometrie ist relativ zur Originalskizze ( Referenzgeometrie ) fest. Sie können Skizziergeometrie als von der projizierten Geometrie abhängig bestimmen.
- Modellkanten bei Erstellung von Skizzen automatisch projizieren
- Kanten für neue Skizze autom. referenzieren
Assoziativität einer projizierten Geometrie
Die projizierte Geometrie ist assoziativ und verschiebt oder ändert sich, wenn ihre übergeordnete Skizze verschoben oder geändert wird. Skizziergeometrie, die von der projizierten Geometrie abhängig ist, verschiebt sich ebenfalls.
Wenn Sie Spline-Kurven aus der Konstruktionsumgebung in eine 2D-Skizze projizieren, erstellen Sie nicht-assoziative Referenz-Splines. Durch Bearbeitung eines Referenz-Spline wird eine Annäherung des ursprünglichen Splines erstellt; dies kann zu einem Verlust der Genauigkeit der Kurve führen.
Sie können diese Verknüpfung lösen und die Geometrie dann mit jedem Skizzier- oder Abhängigkeitsbefehl wie jede andere Geometrie auch bearbeiten.
Projizierte Geometrie in einer Baugruppe
Sie können die Kanten einer Komponente, die von einem Baugruppenschnitt geschnitten wird, auf die Skizzierebene projizieren, wenn das Bauteil die Skizzierebene schneiden würde. Projizierte Schnittkanten in einer Skizze sind nicht assoziativ. Die Geometrie ist ein "Snapshot" der Geometrie zum Projektionszeitpunkt; wenn sich die übergeordnete Geometrie ändert, wird sie nicht aktualisiert.
Sie können in einer Baugruppe ein lokales Bauteil erstellen, indem Sie eine Fläche oder eine Ebene als Skizzierebene festlegen. Sie können Kanten, Konturen oder Flächen in die Skizze projizieren. Die Elemente, die Sie aus der projizierten Geometrie erstellen, sind assoziativ zur übergeordneten Skizze, sofern Sie ihre Assoziativität nicht lösen. Nur projizierte Schnittkanten sind innerhalb einer Skizze nie assoziativ.
Verwendungsbeispiele für projizierte Geometrie
- Projizieren Sie eine Silhouette auf die Skizzierebene, um die Silhouette in einem Profil oder Pfad zu verwenden.
- Projizieren Sie den Standardmittelpunkt auf die Skizzierebene, um eine Skizze vom Ursprung des Koordinatensystems abhängig zu machen.
- Projizieren Sie eine Skizze von einem Element auf die Skizzierebene, um diese Skizze im Profil oder Pfad eines neuen Elements zu verwenden.
- Projizieren Sie Kanten eines Bauteils, das von einem Baugruppenabschnitt geschnitten wird, um es in einem Profil oder Pfad eines neuen Elements zu verwenden.

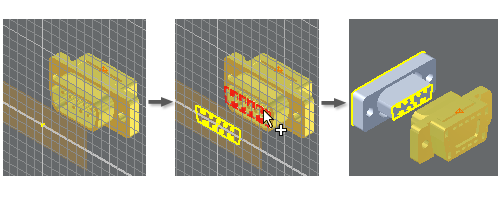

- Projizieren Sie Kanten, Konturen oder Flächen von einer Baugruppenkomponente in die Skizze eines in dieser Baugruppe erstellten Bauteils. Verwenden Sie die projizierte Geometrie, um Elemente zu erstellen, die assoziativ zum übergeordneten Bauteil sind.
- Projizieren Sie Kanten in einer Zeichnung aus einer Ansicht, fügen Sie Geometrie hinzu, um eine geschlossene Umgrenzung zu erstellen, und wenden Sie Schraffur oder Farbe an.
- Projizieren Sie Kanten, um die Grenze für eine Ausschnittansicht in einer Zeichnung zu definieren.
- Kopieren Sie zuvor erstellte Modellkanten und 2D-Skizziergeometrie in eine 3D-Skizze.
