Rundungen erstellen

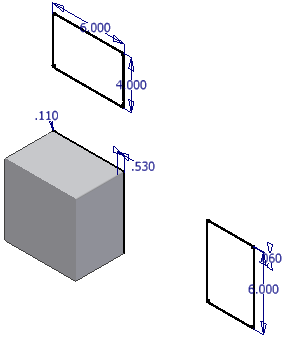

Als Nächstes erstellen Sie auf den beiden Kantenkonturen der Vorder- und Rückfläche Rundungen. Zur Bestimmung der Größe der Rundungen verwenden Sie erneut Bemaßungen in der importierten Skizze.

  1. Erweitern Sie im Browser das Bauteilelement Extrusion1.
  2. Klicken Sie mit der rechten Maustaste auf Skizze1, und wählen Sie anschließend Sichtbarkeit.
  3. Klicken Sie auf das Werkzeug Alles zoomen.
  4. Klicken Sie in der Multifunktionsleiste auf den Befehl Abrunden, oder klicken Sie mit der rechten Maustaste, und wählen Sie Abrunden im Markierungsmenü.
  5. Wählen Sie die vordere Kantenkontur der Abdeckung aus (die der Fläche mit der Skizze gegenüberliegende Kante).

    Im Grafikfenster wird eine Vorschau der Rundung angezeigt.

  6. Markieren Sie den Wert Radius im Dialogfeld Abrunden oder im Werteingabefeld des Ansichtsbereichs, und wählen Sie den Radiuswert 0.110. Dieser Wert wurde vom Konstrukteur der ursprünglichen DWG-Zeichnung festgelegt.
  7. Klicken Sie auf OK, um die Rundung zu erstellen.
