Führen Sie eine strukturelle Frequenzstudie (Modalanalyse) durch, um natürliche Modusformen und Frequenzen der Vibration zu finden.
- Kategorie
-
Simulation
- Erforderliche Zeit
-
15 Minuten
- Verwendete Lernprogrammdatei
-
analyze_frame_tutorial.iam
Anmerkung: Lesen Sie die Installationsanweisungen zu den erforderlichen Lernprogrammdateien unter
http://www.autodesk.com/inventor-tutorial-data-sets-2014. Laden Sie anschließend die Lernprogramm-Datensätze und die erforderlichen Lernprogrammdateien Installationsanweisungen, und installieren Sie die Datensätze wie angegeben.

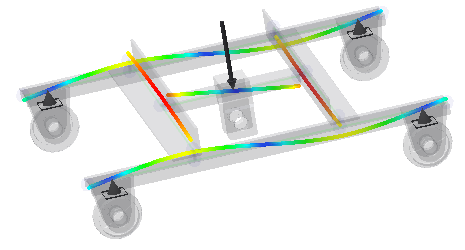

Das Lernprogramm verwendet eine Inventor-Baugruppe mit Gestellen und zeigt das Verfahren zum Erstellen, Auflösen und Anzeigen der Ergebnisse an. Verwenden Sie 3D-Plots zur Darstellung der verschiedenen Modusformen und entsprechenden Frequenzwerte.
Ziele
- Erstellen einer modalen Simulation
- Ändern der Simulationseigenschaften
- Ausschließen von Komponenten von der Simulation
- Ausführen einer Simulation
- Anzeigen der Ergebnisse
- Erstellen einer Animation der Ergebnisse
Voraussetzungen
- Abschluss des Lernprogramms Gestellanalyse.
- Weitere Informationen finden Sie in den Hilfethemen.
Tipps für die Navigation
- Verwenden Sie Weiter oder Zurück unten links, um die nächste Seite anzuzeigen oder zur vorherigen Seite zurückzukehren.
Weiter
