- Klicken Sie im Bereich Platzierung auf Achse, und wählen Sie dann die zylindrische Fläche des Ventils aus.
- Wählen Sie Startebene aus. Führen Sie einen Orbit der Baugruppe durch, und wählen Sie die Startebene der oberen Halterung aus, wie in der folgenden Abbildung dargestellt.
In der Autodesk Inventor-Baugruppe wird eine grafische Vorschau der Druckfeder angezeigt.
Es wird eine grafische Vorschau der ausgewählten Geometrie in Autodesk Inventor angezeigt.
In der grafischen Vorschau der Druckfeder stehen vier Arten von Griffen zur Verfügung:
- Griffe zum Einstellen des Federdurchmessers
- Griffe zum Einstellen des Drahtdurchmessers
- Griff zum Verschieben der Feder entlang ihrer Achse
- Griff zum Ändern der Windungsanzahl
- Sie können den Wert bearbeiten, indem Sie den entsprechenden Griff ziehen oder auf diesen doppelklicken.
- Wählen Sie auf der Registerkarte Konstruktion im Bereich Platzierung die Option
Min. Belastung im Dropdown-Menü aus.

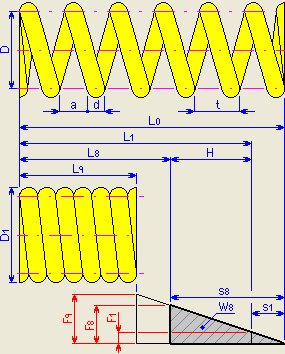

Anmerkung: Wenn Sie oben auf der Registerkarte Konstruktion auf das Referenzbild klicken, wird eine schematische Darstellung mit den grundlegenden Federbemaßungen geöffnet.
