In diesem Abschnitt definieren Sie die Füll- und Trennflächen für die Formbaugruppe. Nach der Erstellung sind Probleme bei Trenn- und Füllflächen aufgetreten, die durch die Modellgeometrie verursacht wurden.
- Klicken Sie in der Multifunktionsleiste auf Registerkarte Kern/Kavität
Gruppe Geteilter Konstruktionsaufbau Füllfläche erstellen

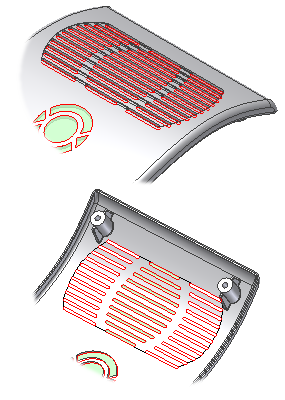

. - Wählen Sie im Dialogfeld Füllfläche erstellen die Option Autom. ermitteln , um die internen Füllflächen automatisch zu erstellen. Das System erkennt so viele interne Füllflächen wie möglich und führt sie im Dialogfeld Füllfläche wird erstellt nach Namen sortiert auf. Die Füllflächen werden auf dem Bauteil grün hervorgehoben. Drehen Sie das Modell. Beachten Sie, dass die Mitte der Lüftungsöffnung gültige Füllflächen enthält, nicht jedoch die beiden äußeren Flächen (siehe folgende Abbildung).
Anmerkung: Die fehlenden Flächensegmente können erstellt werden, indem Sie die fehlerhafte Patches auf der Lüftungsöffnung aus, und klicken Sie dann auf Hinzufügen, um die Auswahl der Kanten mit manuell. Im nächsten Abschnitt kehren Sie zum Bauteilmodell zurück und nehmen eine Änderung vor, durch die die automatische Füllung aller Lüftungsöffnungen ermöglicht wird. - Klicken Sie im Dialogfeld Füllfläche erstellen auf Abbrechen, um den Vorgang ohne Erstellen von Füllflächen abzuschließen.
- Klicken Sie in der Multifunktionsleiste auf Registerkarte Kern/Kavität Gruppe Geteilter Konstruktionsaufbau Trennfläche erstellen
. - Wählen Sie im Dialogfeld Trennfläche erstellen die Option Autom. ermitteln , um die Trennflächen automatisch zu erstellen.

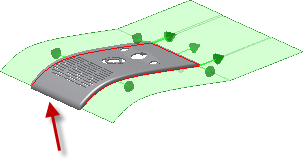

- Die Vorschau zeigt die abgehende Fläche ist nicht abgeschlossen. Prüfen Sie die Vorschau, und beachten Sie die Änderung in der Krümmung.
Anmerkung: Die fehlende Fläche kann manuell erstellt werden, indem Sie die Kanten auswählen. In der Vorschau der Trennfläche sehen Sie jedoch, dass durch eine geringfügige Konstruktionsänderung bessere Trennergebnisse erzielt werden können. Im nächsten Abschnitt kehren Sie zum Bauteilmodell zurück und nehmen eine Änderung vor, um bessere Trennergebnisse zu erreichen und die Trennflächen automatisch zu erstellen. - Klicken Sie im Dialogfeld Trennfläche erstellen auf Abbrechen, um den Vorgang ohne Erstellen von Trennflächen abzuschließen.
- Klicken Sie auf Kern/Kavität fertigstellen, und speichern Sie die Baugruppe.
