Platzieren eines Skizzenblockexemplars und Definieren von Abhängigkeiten

Nachdem Sie die Bauteildatei geöffnet haben, wird im Modell-Browser eine Skizze (Skizze1) angezeigt. Erweitern Sie Skizze1, um die Skizzenblockexemplare einzublenden. Platzieren Sie den Cursor über den verschiedenen Skizzenblockexemplaren, um die zugehörige Geometrie anzuzeigen. Sie müssen ein flexibles Exemplar des Blocks für die Vorderseite der Schraubenspindelbaugruppe (Screw Rod Assy_Front) hinzufügen, um das Layout fertig zu stellen.

1. Doppelklicken Sie im Browser auf Skizze1, um diese zur Bearbeitung zu öffnen.
2. Erweitern Sie Skizze1.
3. Erweitern Sie den Ordner Blöcke am oberen Rand des Browsers. Dieser Ordner enthält alle Skizzenblockdefinitionen.
4. Ziehen Sie den Block Screw Rod Assy_Front aus dem Ordner Blöcke in das Grafikfenster. Hierdurch wird ein Exemplar des Blocks zum Layout hinzugefügt.

5. Klicken Sie mit der rechten Maustaste auf das Exemplar Screw Rod Assy_Front:1, und wählen Sie Flexibel. Hierdurch werden die Freiheitsgrade des Skizzenblocks offen gelegt, sodass die Kinematik veranschaulicht werden kann. Screw Rod Assy_Rear:1 ist bereits als Flexibel definiert.

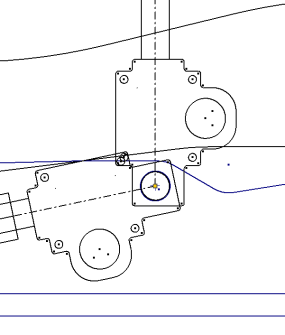

6. Platzieren Sie Abhängigkeiten vom Typ Koinzident in der angegebenen Reihenfolge, um das Screw Rod Assy_Front:1 im Layout zu positionieren.

7. Klicken Sie mit der rechten Maustaste in das Grafikfenster, und klicken Sie dann auf Fertig, um die Ausführung des Befehls Abhängigkeit Koinzident zu beenden.

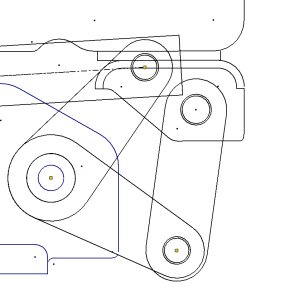

8. Klicken Sie mit der rechten Maustaste in das Grafikfenster, und wählen Sie Alle Abhängigkeiten einblenden, um die Abhängigkeiten zwischen den Skizzenblockexemplaren anzuzeigen.
9. Klicken Sie mit der rechten Maustaste, und wählen Sie Alle Abhängigkeiten ausblenden.

   Die Skizzenblockexemplare werden im Layout mit Abhängigkeiten versehen. Wählen Sie unterschiedliche Geometrie aus, und ziehen Sie diese. Achten Sie darauf, wie sich das Layout bewegt und wie die Kinematik der Baugruppe dargestellt wird. Verwenden Sie den Befehl Rückgängig, um das Layout wieder auf die Standardposition zurückzusetzen.

10. Beenden Sie die Skizze, und speichern Sie die Datei.
