Teil 1 - Erstellen von Bauteilen aus DWG-Dateien
- Kategorie
-
Datenaustausch
- Erforderliche Zeit
-
10 Minuten
- Verwendete Lernprogrammdatei
-
eBox2.dwg
Anmerkung: Lesen Sie die Installationsanweisungen zu den erforderlichen Lernprogrammdateien unter
http://www.autodesk.com/inventor-tutorial-data-sets-2014. Laden Sie anschließend die Lernprogramm-Datensätze und die erforderlichen Lernprogrammdateien Installationsanweisungen, und installieren Sie die Datensätze wie angegeben.
Importieren Sie zwei Layer aus einer DWG-Datei, die mehrere Layer enthält, und erstellen Sie ein einfaches, extrudiertes Bauteil.

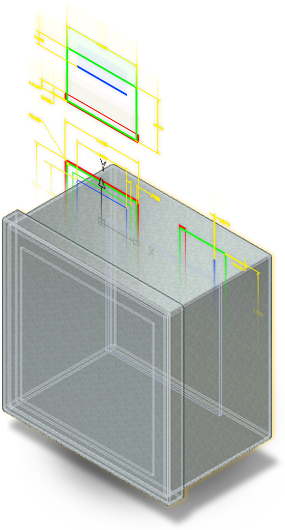

Dieses Lernprogramm ist Teil 1 von 3, in dem Sie drei Autodesk Inventor-Volumenkörpermodelle aus einer zur Verfügung gestellten 2D-DWG-Datei erstellen. Sie ordnen diese Bauteilmodelle an, um eine Schaltschrankbaugruppe zu erstellen, die durch die 2D-DWG-Zeichnung dargestellt wird.
Voraussetzungen
- Kenntnisse, wie das aktive Projekt festgelegt und mit den verschiedenen Ansichtswerkzeugen im Modellbereich navigiert wird
- Weitere Informationen finden Sie im Hilfethema "Erste Schritte".
Die importierten Layer enthalten die Geometrie und Bemaßungen, die die Skizze definieren, mit deren Hilfe Sie das extrudierte Bauteil erstellen.
Tipps für die Navigation
- Verwenden Sie Weiter oder Zurück unten links, um die nächste Seite anzuzeigen oder zur vorherigen Seite zurückzukehren.
