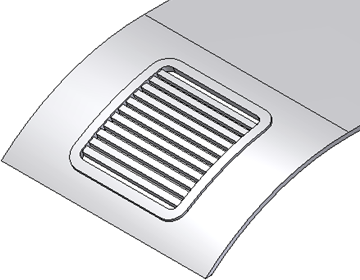

Runden eines Lüftungsöffnungselements

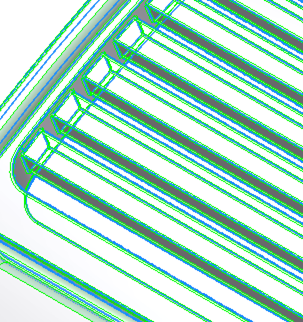

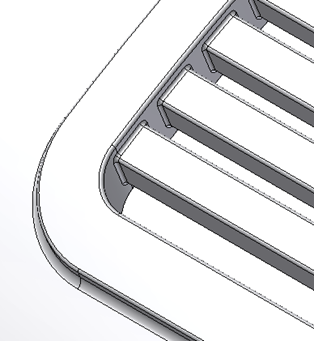

So runden Sie alle Kanten der Lüftungsöffnung mit einem größeren Radius um die Begrenzung der Lüftungsöffnung und mit einem kleineren Radius an den Lüftungsöffnungsrippen ab:

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte 3D-Modell Gruppe Kunststoffteil Regelbasierte Rundung .
2. Stellen Sie sicher, dass als Quelle Elemente und als Regel An Bauteil festgelegt ist.
3. Wählen Sie die Lüftungsöffnung aus, und geben Sie einen entsprechenden Radius für die Kanten am Schnittpunkt von Lüftungsöffnung und Zielbauteilkörper ein.

4. Klicken Sie, um eine weitere Regel hinzuzufügen.
5. Stellen Sie sicher, dass als Quelle Elemente und als Regel Freie Kanten festgelegt ist.
6. Wählen Sie die Lüftungsöffnung aus, und geben Sie einen entsprechenden Radius für die übrigen Kanten ein.

7. Klicken Sie auf OK, um die regelbasierte Abrundung fertig zu stellen.
