Verschieben von Drähten

Verschieben Sie Pin 2 des hinzugefügten Drahts zu einem anderen Pin derselben Verbindung.

1. Aktivieren Sie die Kabelbaumbaugruppe1.
2. Klicken Sie im Browser oder Grafikfenster mit der rechten Maustaste auf Draht1, und wählen Sie im Kontextmenü den Befehl Draht bearbeiten.
3. Prüfen Sie im Dialogfeld Draht bearbeiten, ob die Schaltfläche Pin 1 aktiviert ist.
4. Verschieben Sie den Mauszeiger im Grafikfenster, um eine Vorschau auf die Verbindungsmöglichkeiten zu erhalten, bevor Sie eine Auswahl treffen.

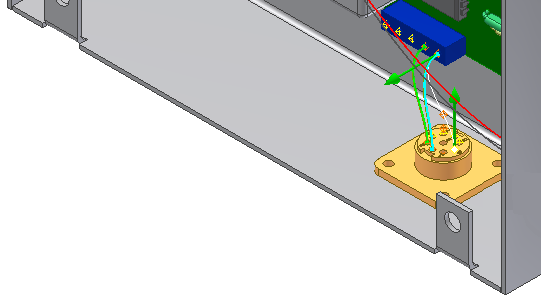

5. Wird die QuickInfo U3 Pin 6 angezeigt, klicken Sie wie in der folgenden Abbildung gezeigt auf den Pin.

6. Klicken Sie mit der rechten Maustaste, und wählen Sie Anwenden, um den Draht an der neuen Position zu erstellen.

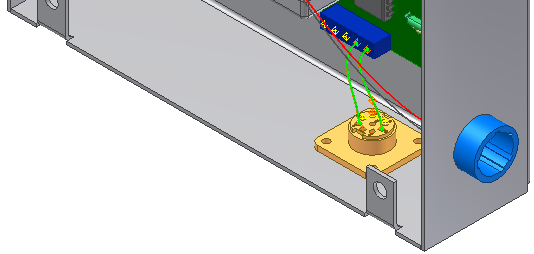

   Der Draht wird mit dem neuen Pin und der erforderlichen aktualisierten Länge erstellt.


7. Klicken Sie auf Abbrechen.
