Die Knoten Ergebnisse im Simulations-Browser enthält die Simulationsergebnisse.
Es werden jedoch die parametrische Tabelle und die Visualisierungsfunktionen verwendet, um die Konstruktion zu bewerten und die Masse zu optimieren.
- Klicken Sie in der Multifunktionsleiste in der Gruppe Verwalten auf Parametrische Tabelle.

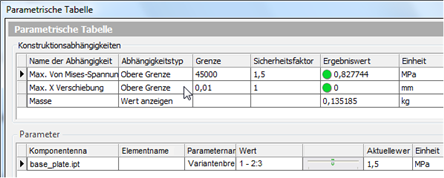

- Beachten Sie in der parametrischen Tabelle einen grünen Kreis in zwei Ergebniswertzellen. Ein grüner Kreis gibt an, dass der Ergebniswert innerhalb der zugehörigen Sicherheitskoeffizienten liegt.

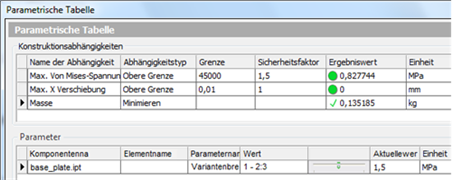

- Ändern Sie Abhängigkeitstyp für die Masse zu Minimieren.
Die parametrischen Werte ändern sich, um die Konfiguration mit der geringsten Masse für die vorgegebenen Abhängigkeiten anzuzeigen. In diesem Fall beträgt der Wert der ursprünglichen Profilbreite 2 Zoll. Die optimierte Konfiguration beträgt 1,5 Zoll; dadurch verringert sich die Masse.
Anmerkung: Wenn Sie den Schieberegler auf den aktuellen Wert 1,0 bewegen, wird die Tabelle aktualisiert, und die maximale Verschiebung überschreitet den Sicherheitskoeffizienten. Ein rotes Quadrat neben dem Ergebniswert kennzeichnet die Bedingung.
