Jede Zeichnung enthält Stile, die die vorgabemäßige Darstellung von Zeichnungskommentaren bestimmen. Das Dokument Drawing Styles.idw enthält Stile, die der ISO-Norm entsprechen. Die Stile wurden in das Dokument kopiert, als es mithilfe der ISO-Vorlage erstellt wurde.
Zusätzlich zu den lokalen Dokumentstilen sind Stile aus der Stilbibliothek in der Zeichnung verfügbar. In der Stilbibliothek können alle in Ihrem Unternehmen verwendeten Stile gespeichert werden. Um die Dokumentgröße zu reduzieren, enthält die Stilbibliothek mehr Stile als eine Zeichnung.
Überprüfen Sie die im Dokument Drawing Styles.idw verfügbaren Stile:
- Klicken Sie auf
Registerkarte Verwalten
Gruppe Stile und Normen
Stil-Editor
. Das Dialogfeld Stil- und Normen-Editor wird angezeigt. Auf der linken Seite des Browserfensters werden die Stile nach Typen sortiert aufgeführt. Im rechten Fensterbereich werden Details zu dem im Browserbereich ausgewählten Element angezeigt.
- Zum Überprüfen aller verfügbaren Stile wählen Sie in der Liste Filter
die Option Alle Stile. Im Browser werden in der Liste Vorgabe alle in der Stilbibliothek verfügbaren Normen angezeigt. Durch die Hervorhebung von Vorgabenorm (ISO ) in Fettschrift wird angezeigt, dass diese Norm aktuell in der Zeichnung verwendet wird.
Die aktive Norm legt die in der Zeichnung verwendeten Beschriftungsstile fest. Darüber hinaus enthält sie Einstellungen für Ansichten, Text, Schraffuren und Objektvorgaben.
- Um eine benutzerdefinierte Norm zu erstellen, wählen Sie Vorgabenorm (ISO ) aus und klicken auf Neu ...
- Geben Sie im Dialogfeld Neuer lokaler Stil unter Name Modified Standard (ISO) ein und klicken Sie auf OK.
Eine neue auf der Vorgabenorm (ISO) basierende Norm wird im Browser unter dem Knoten Vorgabe hinzugefügt.
- Zum Aktivieren der benutzerdefinierten Norm klicken Sie mit der rechten Maustaste auf Modified Standard (ISO) und wählen Aktiv.

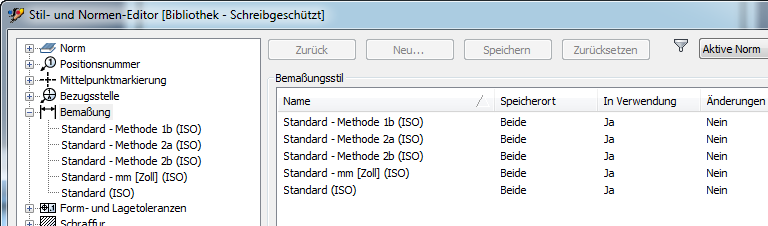

- Klicken Sie im Browser auf den Knoten Bemaßung. Überprüfen Sie die Liste der verfügbaren Bemaßungsstile in der Gruppe Bemaßungsstil.

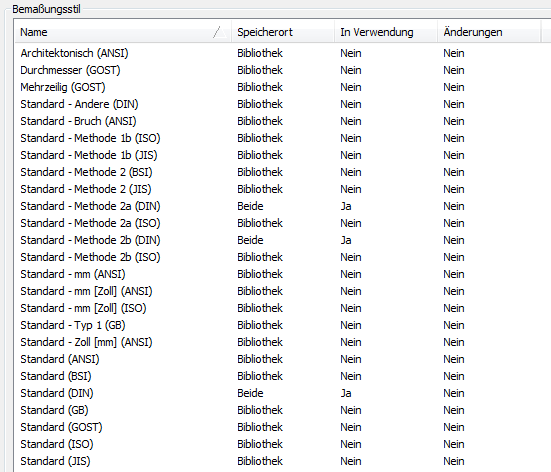

Beachten Sie Folgendes:- Der Speicherort für in der Zeichnung gespeicherte Stile lautet Beide, und der Speicherort von Stilen in der Stilbibliothek lautet Bibliothek.
- Für in der Zeichnung verwendete Stile wird in der Spalte In Verwendung der Eintrag Ja angezeigt.
- In der Spalte Änderungen wird für alle Stile Nein angezeigt.
- Wählen Sie in der Liste Filter die Option Lokale Stile. Sehen Sie sich dann die in der Zeichnungsdatei gespeicherten Bemaßungsstile an.
