Aufdecken von Skizzierebenen mithilfe der Option Grafiken aufschneiden

Es kann vorkommen, dass die Skizzierebene durch Geometrie oder andere Komponenten in einem Bauteilmodell verdeckt wird. Wenn das Werkzeug Skizze aktiviert ist, können Sie mit der Kontextmenüoption Grafiken aufschneiden vorübergehend den Teil des Modells kappen, der die Ebene verdeckt.

Sie können eine vorhandene Ebene verwenden oder in einer Baugruppe die Arbeitsebene als Schnittebene erstellen.

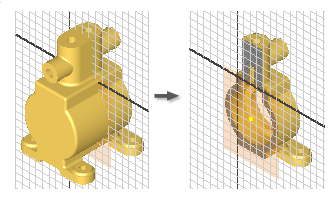

Drehen Sie das Modell so, dass Ihnen die Ebene, auf der Sie skizzieren möchten, zugewandt ist. Nach dem Auswählen der Ebene, auf der Sie skizzieren möchten, können Sie das Modell kappen. Der Ihnen zugewandte Teil des Modells wird gekappt, und die Ebene für die Skizziergeometrie wird angezeigt.
