Platzieren von Pins

Bearbeiten Sie das in der Baugruppe platzierte Bauteil, um einzelne Pins und einen Platzhalter für die Referenzbestimmung hinzufügen. Die Verbindungen sind bereits in der Baugruppe platziert.

Die einzelnen Pin-Namen innerhalb des ausgewählten Teils sind eindeutig. Der angegebene Pin-Name entspricht dem Namen des im Browser aufgelisteten speziellen Arbeitspunktelements.

Einfügen von Pins in die Baugruppe

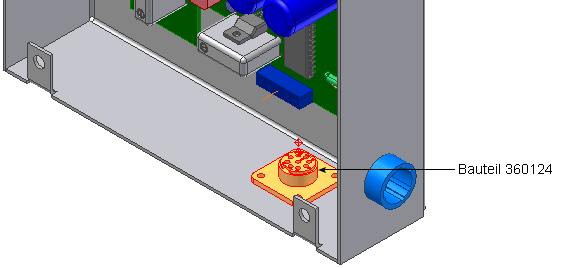

  1. Halten Sie im Browser den Cursor über das Bauteil 360124.

    Das zu bearbeitende Bauteil wird im Grafikfenster hervorgehoben.

  2. Doppelklicken Sie im Browser auf den Namen des Bauteils, um es für die Bearbeitung auszuwählen.
  3. Löschen Sie die Arbeitspunkte 1 bis 9 im Modell-Browser. Sie erstellen diese Punkte in den nächsten Schritten neu.
  4. Klicken Sie in der Multifunktionsleiste auf Registerkarte 3D-Modell Gruppe Kabelbaum Pin .
  5. Drehen und zoomen Sie die Ansicht, um das Bauteil wie in der folgenden Abbildung gezeigt darzustellen. Deaktivieren Sie die Sichtbarkeit aller Bauteile, die die gewünschte Ansicht verdecken.

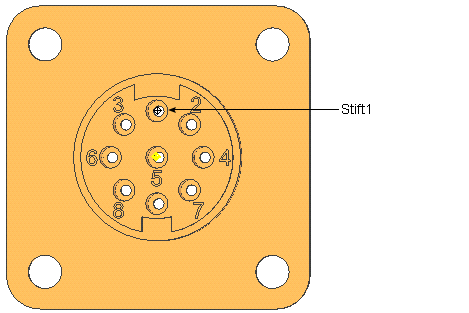

  6. Klicken Sie auf die kreisförmige Kante (siehe Abbildung), um den Mittelpunkt auszuwählen.
  7. Übernehmen Sie im Dialogfeld Pin-Name den Standardnamen 1 und klicken Sie auf. Der Arbeitspunkt, der für den Pin steht, wird für Pin 1 hinzugefügt.

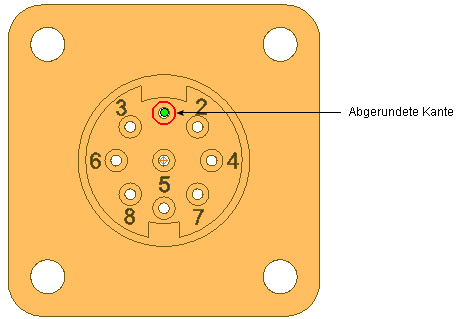

  8. Definieren Sie einen Pin für die Bohrung 2:
    • Wählen Sie die abgerundete Kante.
    • Übernehmen Sie als Pin-Name 2.
    • Klicken Sie auf .

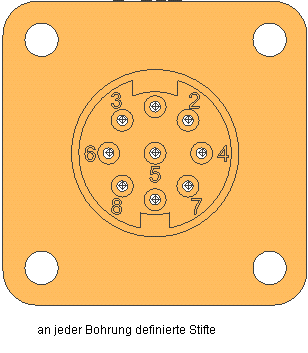

  9. Wiederholen Sie die Schritte zum Definieren einer Pin an jeder beschrifteten Bohrung und Bohrung 9 zwischen den Bohrungen 7 und 8. Benennen Sie die Pins entsprechend der Nummernbezeichnung. Geben Sie beispielsweise für die mit 3 gekennzeichnete Bohrung den Pin-Namen 3 ein usw.
  10. Um den Modus Pin platzieren zu beenden, klicken Sie mit der rechten Maustaste, und wählen Sie dann Fertig.
