Skizzenbemaßungen ändern

Ändern Sie zunächst die Skizzenbemaßungen:

  1. Doppelklicken Sie im Browser auf Skizze1, um in den Skizziermodus zu wechseln.
  2. Klicken Sie mit der rechten Maustaste in das Grafikfenster, und wählen Sie BemaßungsanzeigeAusdruck.
  3. Doppelklicken Sie an der Basisfläche der Skizze auf die horizontale Bemaßung 10 mm.
  4. Geben Sie in das Dialogfeld Bemaßung bearbeiten base ein.

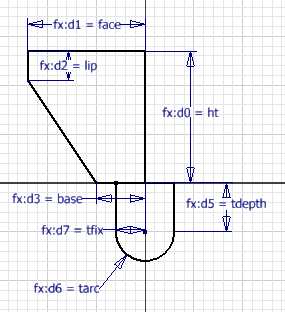

  5. Ersetzen Sie die anderen Bemaßungen durch tabellengetriebene Parameter, wie in der Abbildung gezeigt.
    Anmerkung: Bei Parameternamen wird zwischen Groß- und Kleinschreibung unterschieden. Ungültige Parameternamen werden als roter Text angezeigt.
  6. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Beenden Skizze beenden.
