Vorderansicht

Sie können einen beliebigen Ansichtspunkt als Vorderansicht definieren.

  1. Wählen Sie eine ViewCube-Fläche aus, die von der momentan als Vorderseite gekennzeichneten Fläche abweicht.
  2. Klicken Sie mit der rechten Maustaste auf ViewCube, und wählen Sie dann Aktuelle Ansicht als Vorderansicht festlegen.

Das Kontextmenü erscheint in den Animationen nicht.

Diese Funktion richtet auch alle anderen orthogonalen und isometrischen Modellansichten neu aus. Beispielsweise muss die Rückansicht stets der Vorderansicht gegenüberliegen.

Beachten Sie, dass die Ansicht nicht orthogonal sein muss. Sie können einen beliebigen Ansichtspunkt als Vorderansicht definieren.

Wenn Sie neu definierte Modellansichten in einer Zeichnung übernehmen möchten, stellen Sie sicher, dass die Option Aus Modell im Stil- und Normen-Editor ausgewählt ist. So greifen Sie auf diese Option zu:

  1. Erstellen Sie eine neue Zeichnung.
  2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Verwalten Gruppe Stile und Normen Stil-Editor .
  3. Wählen Sie im Browser des Stil- und Normen-Editors den relevanten Standard unter dem Knoten Standard aus.
  4. Wählen Sie die Registerkarte Voreinstellungen anzeigen.
  5. Stellen Sie sicher, dass Aus Modell im Dropdown-Menü Vorderansichtsebene ausgewählt ist.

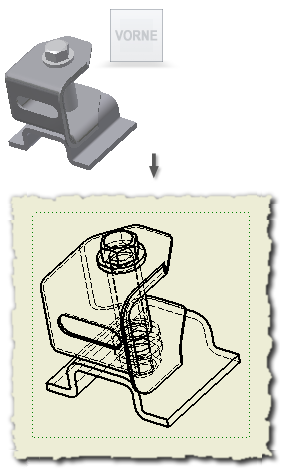

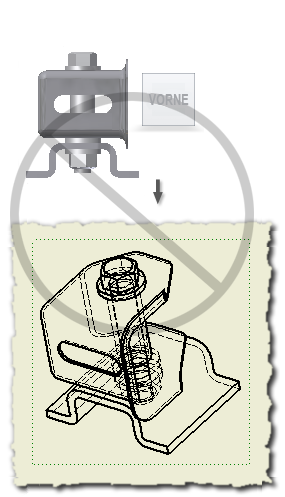

Wie in der Einführung erwähnt, berücksichtigen Zeichnungsansichten, die nach der Änderung einer Modellansicht erstellt wurden, diese neuen Ansichten.

Andererseits existiert keine umgekehrte Zuweisung von neu definierten Modellansichten. Zeichnungsansichten, die vor einer neu definierten Modellansicht erstellt wurden, werden nicht mit der Neudefinition aktualisiert.

Schließen Sie den Stil- und Normen-Editor.
