Hinzufügen von Abhängigkeiten zu dem Einsatz

In diesem Abschnitt definieren Sie für den Einsatz standardmäßige Baugruppenabhängigkeiten. Die Platzierungsposition entspricht einem Spiegelbild des erstellten Einsatzes.

  1. Doppelklicken Sie im Modell-Browser auf den Knoten mit der Bezeichnung Mold_Top_Top_PZ:1, um ihn zu aktivieren.
  2. Erweitern Sie im Modell-Browser den Knoten Mold Top_Top_MP:1, um die Abhängigkeiten zu überprüfen, während sie hinzugefügt werden.
  3. Klicken Sie auf der Multifunktionsleiste auf Registerkarte Zusammenfügen > Gruppe Position > Abhängig machen.
  4. Stellen Sie im Dialogfeld Abhängigkeit platzieren sicher, dass der Typ Passend ausgewählt ist.

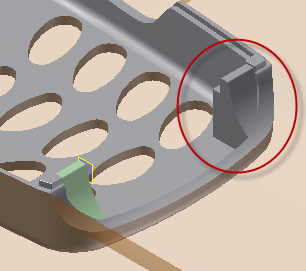

  5. Wählen Sie die Fläche mit der Bezeichnung 1 in der folgenden Abbildung als Referenz für Erste Auswahl aus. Diese Oberfläche ist die Formteilkomponente.

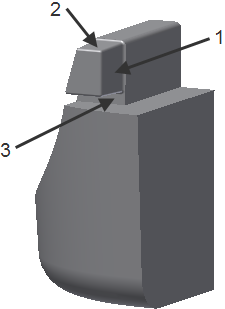

  6. Wählen Sie die Fläche mit der Bezeichnung 1 in der folgenden Abbildung als Referenz für Zweite Auswahl aus. Diese Oberfläche ist die platzierte Einsatzkomponente.
  7. Klicken Sie auf Anwenden.
Anmerkung: Verwenden Sie den Befehl n der Gruppe Position, um die Komponente von der derzeit abhängigen Position zu ziehen. Sie können die Referenz-DGMs einfacher auswählen.
  1. Wenden Sie weitere Abhängigkeiten vom Typ Passend auf den Einsatz an:
    • Verbinden Sie die in den beiden vorherigen Abbildungen mit 2 gekennzeichneten Flächen.
    • Verbinden Sie die in den beiden vorherigen Abbildungen mit 3 gekennzeichneten Flächen.

    Der vollständig abhängige Einsatz wird wie in der folgenden Abbildung angezeigt.

  2. Wenn das Bauteil vollständig abhängig ist, klicken Sie auf Abbrechen im Dialogfeld Abhängigkeit platzieren, um das Dialogfeld zu schließen.
  3. Zum Verlassen der Baugruppenumgebung klicken Sie auf Registerkarte Zusammenfügen > Gruppe Zurück > Zurück.
  4. Klicken Sie in der Multifunktionsleiste auf Registerkarte Kern/Kavität > Gruppe Beenden > Kern/Kavität fertigstellen.
  5. Erweitern Sie im Formengestaltungs-Browser die Knoten Darstellungen > Ansicht, und doppelklicken Sie auf Ansicht1.
    Anmerkung: Sie können die Ansicht auch im Dropdown-Menü der Multifunktionsleiste Ansichtsdarstellung festlegen.
  6. Drücken Sie die Taste F6, um zur Ausgangsansicht zurückzukehren. Das Modell wird wie in der folgenden Abbildung angezeigt.
  7. Klicken Sie im Schnellzugriff-Werkzeugkasten auf Speichern, um die Baugruppe zu speichern.
