Testen eines Wertebereichs

Was passiert, wenn die Masse nicht auf exakte Werte beschränkt ist, sondern in verschiedenen Wertebereichen liegen kann? Schauen Sie sich die folgenden Beispiele an:

Wertebereich der Masse Breite
Kleiner oder gleich 100 1 Zoll
Größer als 100, aber kleiner als oder gleich 200 2 Zoll
Größer als 200, aber kleiner als oder gleich 300 3 Zoll
Größer als 300, aber kleiner als oder gleich 400 4 Zoll
Größer als 400 6 Zoll

Sie können eine vorhandene Regel für diese Bereiche ändern.

  1. Öffnen Sie den Regel-Browser, und doppelklicken Sie auf Width_Rule, um die Regel im Dialogfeld Regel bearbeiten zu öffnen.

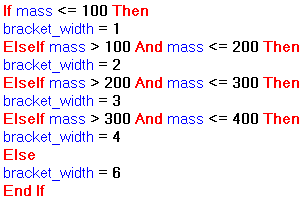

  2. Bearbeiten Sie die Regel wie gezeigt.

    Codeblock zum Kopieren

    If mass <= 100 Then
    bracket_width = 1
    ElseIf mass > 100 And mass <= 200 Then
    bracket_width = 2
    ElseIf mass > 200 And mass <= 300 Then
    bracket_width = 3
    ElseIf mass > 300 And mass <= 400 Then
    bracket_width = 4
    Else
    bracket_width = 6
    End If

    Durch diese Änderungen wird in jeder If- oder Else If-Anweisung ein Bereich von Werten geprüft.

  3. Klicken Sie auf OK, um das Dialogfeld Regel bearbeiten zu schließen.

Entfernen der Multi-Value-Liste aus dem Parameter mass

Als letzten Schritt ändern Sie den Benutzerparameter mass, der derzeit ein Multi-Value-Parameter ist. Sie können das mit diesem Parameter verknüpfte Multi-Value-Merkmal durch Bearbeiten der Multi-Value-Liste entfernen.

  1. Öffnen Sie das Dialogfeld Parameter.
  2. Klicken Sie mit der rechten Maustaste auf eine leere Zelle in der Zeile mass, und wählen Sie Multivalue-Liste bearbeiten aus dem Kontextmenü.
  3. Wählen Sie alle Werte in der Liste Wert aus, und klicken Sie dann auf Löschen.
  4. Klicken Sie zum Übernehmen der Änderung auf OK . Beachten Sie, dass der Parameter mass nicht mehr über eine Multi-Value-Liste zur Auswahl steht.

Testen der geänderten Regel

  1. Geben Sie im Dialogfeld Parameter für mass den Wert 75 ein. Die Breite der Halterung ist auf 1 Zoll festgelegt.
  2. Ändern Sie den Wert für mass in 150. Die Halterungsbreite beträgt jetzt 2 Zoll.

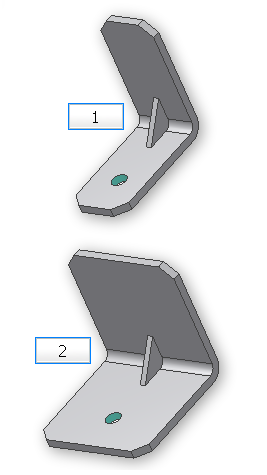

    (1) Masse = 75, Breite = 1 Zoll (2) Masse = 150, Breite = 2 Zoll

  3. Experimentieren Sie weiter. Durch Ändern von mass in 250 ändert sich die Breite in 3 Zoll. Wenn mass dem Wert 350 entspricht, wird die Breite der Halterung auf 4 Zoll erhöht. Wenn für mass ein Wert eingegeben wird, der größer als 400 ist, beträgt die Halterungsbreite 6 Zoll. Überprüfen Sie dies, indem Sie mass auf 1500 festlegen.
  4. Ändern Sie mass zurück in 150, und klicken Sie auf Fertig.
  5. Speichern und schließen Sie bracket.ipt.
