Berechnungseinstellungen für die Gestellanalyse werden auf alle Simulationen angewendet. Diese Einstellungen werden bei jeder Erstellung einer neuen Simulation verwendet. Sie können die globalen Einstellungen für einzelne Simulationen überschreiben, indem Sie die Simulationseigenschaften ändern.
In diesem Abschnitt werden die Steuerelemente der Registerkarte Berechnung erläutert.
|
Zugriff: |
Multifunktionsleiste:
Registerkarte Gestellanalyse
Gruppe Einstellungen
Einstellungen für Gestellanalysen
|
| Berechnung - Standardwerte | ||
| DSC-Algorithmus (Trägerfreigaben) |
Wählen Sie diese Option, um bei der Berechnung einer Struktur mit Freigaben das Diskontinuitätselement zu aktivieren. |
|
| Ergebnisse | ||
| Trägerpunkte | Geben Sie die Anzahl der Trägerpunkte ein, die berechnet werden. | |
DSC-Algorithmus
Der DSC-Algorithmus ermöglicht Ihnen die Berechnung einer Struktur mit Freigaben.
Für alle Träger, für die Sie einen beliebigen Analysetyp definiert haben, und die folgende Freigaben aufweisen:
- Normal
- Unilateral
- Elastisch
- Elastisch und unilateral
werden die folgenden Vorgänge ausgeführt:
- Ein neuer Knoten wird in der Struktur generiert, wenn das Strukturmodell erzeugt wird.
- Das Eingabeelement mit der Freigabe wird geändert. Der neue Knoten ersetzt den alten im Element (der alte Knoten bleibt in anderen Strukturelementen erhalten).

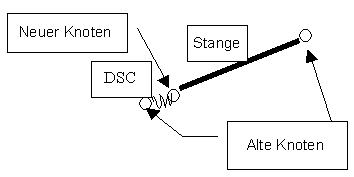

- Zwischen dem alten und dem neuen Knoten erstellt Robot das DSC-Element (Diskontinuität). Betrachten Sie folgende Abbildung:
Das DSC-Element besteht aus zwei Knoten, wobei die Knotenkräfte nach der folgenden Formel generiert werden:
Mithilfe der DSC-Elemente können Sie elastische Freigaben für einen Träger definieren.
