Fertigstellen des Entwurfs

  1. Klicken Sie im Browser mit der rechten Maustaste auf den zusammengesetzten Reparaturkörper mit Fehlern, und wählen Sie Löschen.
    Anmerkung: In einem echten Entwurf können Sie den Körper markieren und Elemente unterdrücken auswählen, wenn Sie nicht die ursprünglichen Formen löschen möchten.
  2. Erweitern Sie den Volumenkörperordner, und aktivieren Sie die Sichtbarkeit der Tischfläche.

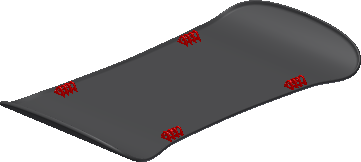

  3. Richten Sie die Ansicht auf unten isometrisch entsprechend der folgenden Abbildung aus.
  4. Klicken Sie auf den Befehl Kombinieren.
  5. Wählen Sie die Tischfläche als Basisauswahl aus.
  6. Wählen Sie die angeordneten und gespiegelte Laschen als Arbeitsteil aus.
  7. Klicken Sie auf OK. Die Volumenkörper werden in einen Volumenkörper kombiniert.

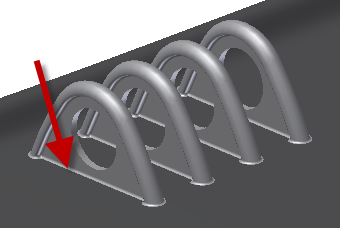

  8. Um den Entwurf abzuschließen, fügen Sie eine 0,05 Radiusrundung am Schnittpunkt jeder Befestigungslasche mit dem Tischkörper ein.

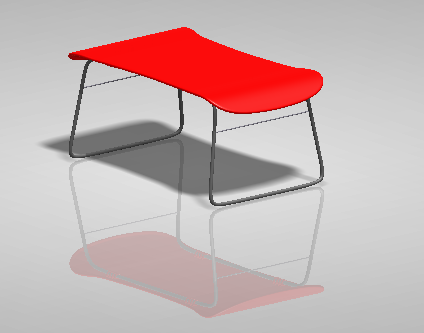

  9. Aktivieren Sie im Volumenkörperordner die Sichtbarkeit des Beins.
  10. Optional: Um das Bauteil mit mehreren Körpern in einzelne Bauteile in einer Baugruppe zu konvertieren, klicken Sie auf der Registerkarte Verwalten auf den Befehl Komponenten erstellen.

Herzlichen Glückwunsch! Sie haben das Lernprogramm zur Reparatur abgeschlossen.
