Verwenden Sie die Verbindungserstellung, um Ihre Verbindungsstücke mit spezifischen Einstellungen für Kabel und Kabelbaum anzupassen. Verbindungsstücke müssen erstellt werden, damit sie für die Verwendung mit Flachbandkabeln erkannt werden. Zudem funktioniert die Anzeige natürlicher Krümmungen nur zwischen erstellten Verbindungsstücken.
- Falls die Datei Enclosure_Assembly_basics.iam noch nicht geöffnet sein sollte, öffnen Sie sie.
- Doppelklicken Sie im Baugruppen-Browser auf das Bauteil 360124.
- Klicken Sie auf der Registerkarte Verwalten in der Gruppe Autor auf Verbindungserstellung.

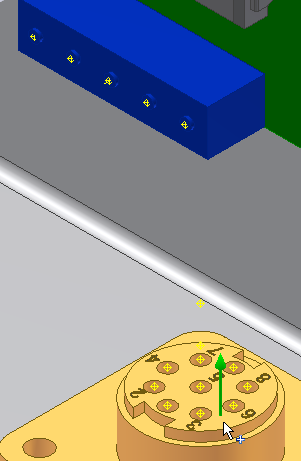

- Sie können verschiedene Merkmale des Verbindungsstücks definieren. Im Rahmen dieses Lernprogramms müssen Sie jedoch nur die äußere Richtung des Verbindungsstücks festlegen. Klicken Sie wie gezeigt auf die Fläche des Bauteils 360124. Vergewissern Sie sich, dass der Pfeil Äußere Richtung wie dargestellt angezeigt wird.
- Klicken Sie zum Anwenden der Änderungen auf OK.
- Klicken Sie im Dialogfeld Erstellungsergebnis auf OK. Klicken Sie auf Zurück, um die Bearbeitung des Bauteils abzuschließen.
- Führen Sie die gleichen Schritte aus, um Verbindungsstücke für die Bauteile LTP und 360575 zu erstellen. In allen Fällen muss der Pfeil Äußere Richtung zum Inneren der Gehäusebaugruppe weisen.
- Speichern Sie die Datei und die dazugehörigen Bauteile.
