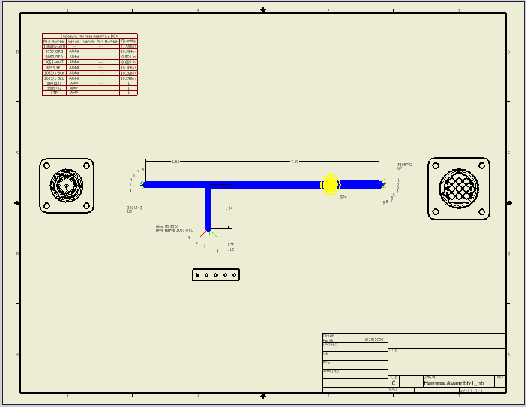

Verbindungsansichten im Nagelbrett platzieren und bearbeiten

Verbindungsstücke werden nicht automatisch mit dem zugehörigen Kabelbaum im Nagelbrett platziert. Sie fügen diese mit dem Befehl Verbindung ein. Sie können die Standardanzeigeeigenschaften vor dem Platzieren der Verbindungsstücke festlegen oder die Standardwerte ausgewählter Verbindungsstücke beim Platzieren überschreiben. Standardeinstellungen werden im Dialogfeld Nagelbrett-Einstellungen auf der Registerkarte Anzeige festgelegt. In der Standardeinstellung werden alle Verbindungsansichten eingefügt.

Die Erstansichten der Verbindungsstücke sind nicht assoziativ mit den zugehörigen Drahtstummeln verknüpft. Wenn Sie Drahtstummel verschieben, werden die zugehörigen Verbindungsstücke nicht verschoben.

Anmerkung: Um vor dem Platzieren von Verbindungsstücken zu prüfen, ob die Ref-Bestimmung korrekt festgelegt wurde, überprüfen Sie die Verbindungsliste. Sie können Verbindungsstücke jedoch auch ohne Ref-Bestimmung platzieren.

Verbindungsansichten platzieren

1. Erstellen Sie eine neue Nagelbrettzeichnung, oder öffnen Sie eine bereits vorhandene.
2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Ansichten platzieren Palette Erstellen Verbindung .
   Anmerkung: Sie müssen zuerst Skizze beenden wählen, damit dieser Befehl verfügbar wird.
3. Führen Sie im Dialogfeld Verbindungsansichten platzieren einen der folgenden Schritte durch:
   • Um alle Verbindungsansichten zu platzieren, klicken Sie auf Alle auswählen oder auf OK.
   • Um Anzeigeeigenschaften zu ändern, geben Sie einen Versatzwert ein und wählen eine Ausrichtung oder einen Maßstab aus. Klicken Sie unter Stil auf die entsprechende Schaltfläche, um verdeckte Linien anzuzeigen oder zu entfernen bzw. eine schattierte Ansicht auszuwählen.
   • Um Verbindungsansichten auszuschließen, deaktivieren Sie die entsprechenden Kontrollkästchen oder klicken auf Alles löschen.
4. Klicken Sie auf OK.
5. Wenn Sie weitere noch nicht platzierte Verbindungsstücke platzieren möchten, klicken Sie mit der rechten Maustaste auf das Grafikfenster, wählen Wiederholen und Verbindungsansichten platzieren aus und wiederholen entweder Schritt 3 oder klicken auf Ja.

Anmerkung: Klicken Sie auf Abbrechen, um das Dialogfeld zu schließen, ohne Verbindungsansichten zu platzieren.

Verbindungsansichten bearbeiten

Beim Bearbeiten einer Erstansicht für ein Verbindungsstück können Sie Ausrichtung, Stil, Maßstab und Beschriftung ändern.

1. Klicken Sie in der Nagelbrettzeichnung mit der rechten Maustaste auf die Verbindungsansicht, und wählen Sie Ansichtsausrichtung bearbeiten.
2. Im Dialogfeld Zeichnungsansicht können Sie folgende Einstellungen vornehmen:
   • Wählen Sie unter Ausrichtung eine Standardausrichtung in der Liste aus.
   • Klicken Sie unter Stil auf eine Schaltfläche für den entsprechenden Anzeigestil.
   • Geben Sie einen neuen Maßstab oder eine neue Beschriftung ein, oder wählen Sie einen vorhandenen Maßstab oder eine vorhandene Beschriftung aus. Klicken Sie auf die Schaltfläche zum Aktivieren und Deaktivieren der Sichtbarkeit.
3. Klicken Sie auf OK.

Verbindungsansichten löschen

Klicken Sie mit der rechten Maustaste auf eine Verbindungsansicht, und klicken Sie auf Löschen.
