Steuern Sie Blecheigenschaften.
- Kategorie
-
Konstruktion
- Erforderliche Zeit
-
25 Minuten
- Verwendete Lernprogrammdatei
-
electrical box.ipt
Anmerkung: Lesen Sie die Installationsanweisungen zu den erforderlichen Lernprogrammdateien unter
http://www.autodesk.com/inventor-tutorial-data-sets-2014. Laden Sie anschließend die Lernprogramm-Datensätze und die erforderlichen Lernprogrammdateien Installationsanweisungen, und installieren Sie die Datensätze wie angegeben.

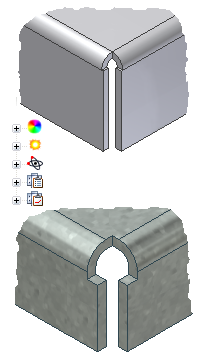

In diesem Lehrgang erstellen und bearbeiten Sie die folgenden Blecheigenschaften mithilfe von Blechstilen:
- Vollständige Materialdefinition
- Biegung - Form und Größe der Freistellung
- Biegeradius - Wert
- Biegungsübergangstyp
- Biegung mit 2 Ecken - Typ und Größe der Freistellung
- Biegung mit 3 Ecken - Typ und Größe der Freistellung
Die Blecheigenschaften werden durch verschiedene Stiltypen oder Stilkategorien gesteuert. Wenn Sie die Stiltypen kombinieren, erhalten Sie einen zusammengesetzten Stil, der die Eigenschaften eines Blechbauteils definiert. Sie können Stile lokal auf das aktive Bauteil anwenden, oder Sie können neue bzw. bearbeitete Stile in der Stilbibliothek speichern, um Stile gemeinsam zu nutzen.
Ziele
- Erstellen neuer Stile
- Speichern der Stile in der Stilbibliothek
- Verwenden von Blechstandards, um Stile auf ein Blechbauteil anzuwenden
- Bearbeiten der Stile
- Anwenden eines veränderten Bibliotheksstils auf ein Bauteil
Voraussetzungen
- Kenntnisse, wie das aktive Projekt festgelegt und mit den verschiedenen Ansichtswerkzeugen im Modellbereich navigiert wird und wie allgemeine Modellierfunktionen durchgeführt werden, beispielsweise Skizzieren und Extrudieren.
- Weitere Informationen finden Sie im Hilfethema "Erste Schritte".
Tipps für die Navigation
- Verwenden Sie Weiter oder Zurück unten links, um die nächste Seite anzuzeigen oder zur vorherigen Seite zurückzukehren.
