Einfügen einer Feder

Bevor Sie die Feder einfügen, nehmen Sie eine Anpassung des Mechanismus vor.

  1. Kehren Sie zum Konstruktionsmodus zurück, wenn Sie dies nicht bereits getan haben. Klicken Sie in der Simulationswiedergabe auf Konstruktionsmodus .
  2. Klicken Sie im Browser mit der rechten Maustaste auf das prismatische Gelenk, und wählen Sie Eigenschaften.
  3. Wählen Sie die Registerkarte Freiheitsgrad 1 (T) aus.
  4. Geben Sie im Feld Position 8 mm ein, und drücken Sie die Tabulatortaste, um die Baugruppe zu aktualisieren.

    Das Ventil wird verschoben, sodass die beiden Referenzrahmenursprünge um 8 mm voneinander getrennt sind.

  5. Klicken Sie auf OK.
  6. Klicken Sie in der Multifunktionsleiste auf Registerkarte Dynamische Simulation Gruppe Gelenk Gelenk einfügen

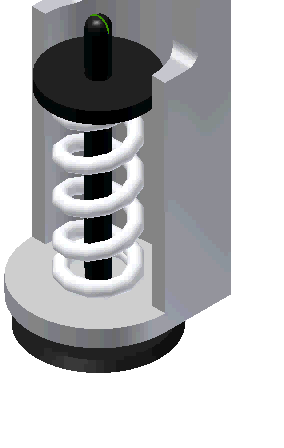

  7. Wählen Sie im Dropdown-Menü Feder/Dämpfung/Buchse aus (das Gelenk befindet am unteren Ende des Menüs).
  8. Dieses Gelenk erfordert zwei Auswahlen. Wählen Sie die abgerundete Kante auf der Lagerung.

  9. Wählen Sie die abgerundete Kante auf dem Ventil.

  10. Klicken Sie auf OK.
