Definieren des neuen Stils – Blechregel Stärke und Material

Definieren Sie im nächsten Schritt einen neuen Blechregelstil, einschließlich einer Blechstärke, zusammen mit Biegungs- und Freistellungsattributen.

So definieren Sie Stärke und Material:

  1. Klicken Sie auf der Multifunktionsleiste auf {Condition: product='inv'}{Condition: product='inv'} Registerkarte Verwalten > Gruppe Stile und Normen > Stil-Editor .

    Im Browser auf der linken Seite des Stil- und Normen-Editors werden drei Stiltypen oder Stilkategorien aufgeführt:

    • Beleuchtung
    • Blechregel
    • Blechabwicklung

    Unter jedem dieser übergeordneten Knoten sind eindeutige Stile verschachtelt.

    Erweitern Sie die Stilkategorie Blechregel im Browser.
  2. Klicken Sie mit der rechten Maustaste auf den Standardknoten, und wählen Sie Neuer Stil aus dem Kontextmenü. Weisen Sie dem neuen Stil die Bezeichnung Blechregel-Stiltest zu. Klicken Sie auf OK, um das Dialogfeld Neuer lokaler Stil zu schließen.
  3. Stellen Sie sicher, dass der neue Stil im Browser ausgewählt und die Registerkarte Blatt aktiviert ist.

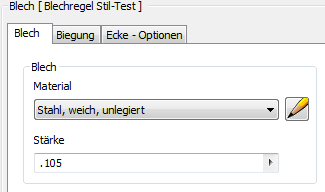

  4. Wählen Sie im Menü Material die Option Stahl, weich, unlegiert.
  5. Geben Sie eine Stärke von 0,105 Zoll ein.
