Wiederherstellung von Mittellinien in Rohr- und Leitungszeichnungen

Vorgabegemäß werden in der Zeichnungsverwaltung die Mittellinien von Rohr-, Leitungs- und Schlauchrouten in Zeichnungsansichten ausgeblendet. Mit der Wiederherstellung von Mittellinien kann die Bemaßung auf zugrundeliegenden Mittellinien innerhalb von Routen in aktiven Rohr- und Leitungszeichnungsansichten gesteuert werden.

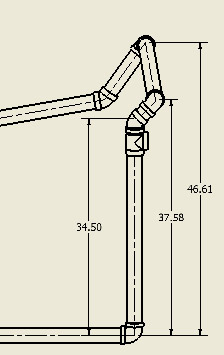

In orthogonalen Zeichnungsansichten müssen Sie Routen auf den Mittellinien bemaßen. Andernfalls erhalten Sie falsche Bemaßungen. Wenn die angegebenen Routenmittellinien wiederhergestellt werden, können Sie Routen zu den Mittellinien bemaßen. Wenn Sie die Wiederherstellung der Mittellinien wieder rückgängig machen, werden alle wiederhergestellten Mittellinien in der aktiven Zeichnungsansicht gelöscht. Zugeordnete Bemaßungen werden möglicherweise ausgeblendet oder fehlerhaft.

Anmerkung: Beim Erstellen oder Ausfüllen einer neuen Route oder eines neuen Verlaufs erhält die Routenmittellinie in Zeichnungsansichten dieselbe Einstellung für die Wiederherstellung der Mittellinie wie die übergeordnete Ebene. Um Mittellinien für andere Autodesk Inventor-Komponenten in einer Standard-Baugruppe hinzuzufügen oder zu entfernen, ändern Sie die Einstellungen für automatische Mittellinien wie folgt: Registerkarte Extras Gruppe Optionen Dokumenteinstellungen Registerkarte ###Zeichnung.
