Profil stutzen

Nun entfernen Sie das überschüssige Material von den unteren C-Trägern.

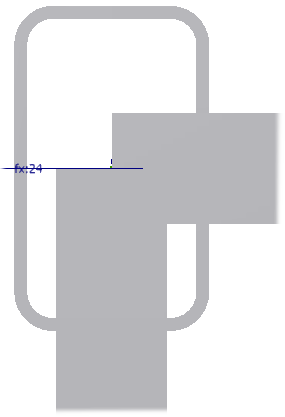

  1. Richten Sie die Modellansicht gemäß der Abbildung aus.
    Anmerkung: Die Sichtbarkeit des Rohrs im Hintergrund wurde zur deutlicheren Ansicht deaktiviert.
  2. Klicken Sie in der Multifunktionsleiste auf Registerkarte Konstruktion Gruppe Gestell Auf Gestell stutzen. .

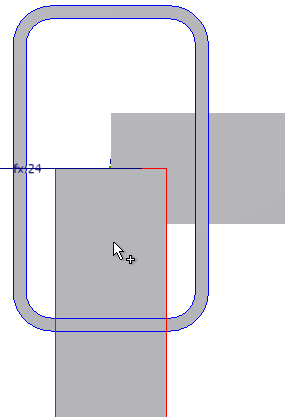

  3. Wählen Sie zuerst die Komponente aus, mit der gestutzt wird, d. h. das Rohr.
  4. Wählen Sie dann die zu stutzende Komponente aus, also den C-Träger.

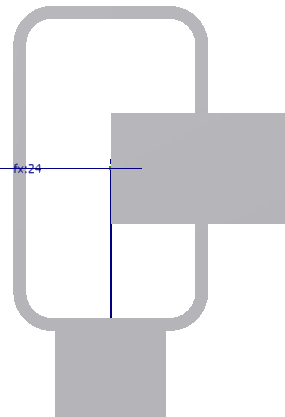

  5. Klicken Sie auf Anwenden.
  6. Stutzen Sie den anderen C-Träger auf dieselbe Weise.

    Sie können diese Schritte wiederholen, um die C-Träger an den anderen drei Verbindungen zu stutzen, dies ist jedoch für diese Übung nicht erforderlich.

  7. Wenn Sie fertig sind, schließen Sie das Dialogfeld Auf Gestell stutzen.
