Arbeiten mit Netzfehlern

Das Netz wird zuerst auf die Basiskonfiguration angewendet. Liegen Modellfehler vor, die eine erfolgreiche Netzerstellung verhindern, wird eine Warnung angezeigt. Netzfehler können unterschiedliche Ursachen haben. Treten sie auf, werden sie folgendermaßen angegeben:

Netzfehler

Netzfehlerbeschriftungen

Ausschließen von Komponenten

Bei Netzfehlern wird im Dialogfeld Netz die Meldung Netz fehlgeschlagen angezeigt. Im Browser wird der Fehlerordner unter dem Knoten Netz angezeigt. Der Ordner Fehler enthält die von den Netzfehlern betroffenen Komponenten.

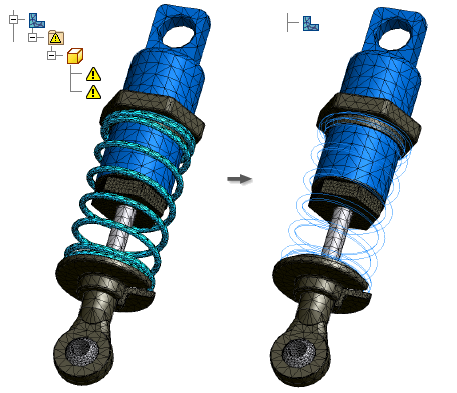

Sie können Komponenten im Netzfehlerordner auswählen, um sie aus der Simulation auszuschließen:

  1. Erweitern Sie den Ordner Fehler.
  2. Klicken Sie mit der rechten Maustaste auf eine Komponente, und wählen Sie Von Simulation ausschließen. Das Symbol Aktualisierung erforderlich wird neben dem Knoten Netz und dem Knoten Kontakte angezeigt.
  3. Klicken Sie mit der rechten Maustaste auf den Knoten Netz und dann auf Netz aktualisieren.
  4. Klicken Sie mit der rechten Maustaste auf den Knoten Netz und dann auf Netzansicht. Für die ausgeschlossenen Komponenten besteht keine Netzerstellung mehr.
  5. Fahren Sie mit der Simulation fort.
