Im nächsten Schritt werden die Begrenzungsbedingungen durch Hinzufügen von strukturellen Abhängigkeiten und Lasten definiert. Hierfür werden zuerst die Abhängigkeiten definiert.
- Klicken Sie in der Gruppe Abhängigkeiten auf Fest
. Das Dialogfeld wird mit aktiver Positionsauswahl angezeigt. - Wählen Sie die beiden Bohrungen aus, durch die die Schraube geführt wird. Dies sind die Bohrungen, die nach dem Ausschließen der Schraube aus der Simulation noch verbleiben sind.
- Klicken Sie auf OK. Die beiden Flächen sind axial voneinander abhängig, so als wäre die Schraube vorhanden.
Nun werden den Komponenten Lasten zugewiesen.
- Klicken Sie in der Gruppe Lasten auf Kraft

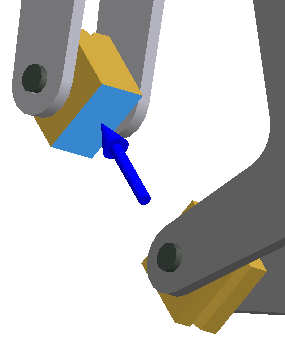

. Das Dialogfeld wird mit aktiver Positionsauswahl angezeigt. - Wählen Sie die Fläche auf der Komponente ch_09-Upper_Grip wie in der Abbildung gezeigt.
- Geben Sie im Dialogfeld 100 als Wert für die Größe ein, und klicken Sie auf OK.

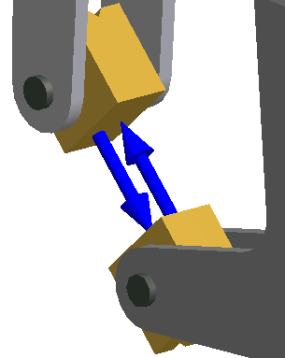

- Wiederholen Sie die Schritte für die Komponente ch_09-Lower_Grip.
- Klicken Sie zum Schließen des Dialogfelds Kraft auf OK.
