Platzieren eines Zwei-Platten-Formaufbaus

In diesem Abschnitt platzieren Sie einen Zwei-Platten-Formaufbau.

  1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Formbaugruppe Gruppe Formbaugruppe Formaufbau .

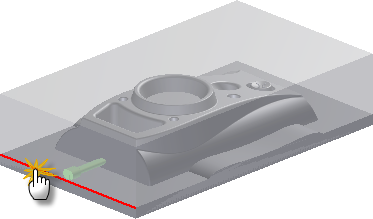

  2. Stellen Sie im Dialogfeld Formaufbau sicher, dass die Platzierungsauswahl aktiv ist. Wählen Sie die Kante zwischen dem Kern und der Kavität, um den Platzierungsreferenzpunkt, wie in der folgenden Abbildung gezeigt, zu suchen.
  3. Geben Sie im Dialogfeld Formaufbau für Anbieter und Typ FUTABA-SA-S. an.
  4. Legen Sie die Größe 400 x 450 mm fest.
  5. Klicken Sie auf OK zum Erstellen des Formaufbaus, wie in der folgenden Abbildung gezeigt.
  6. Optional: Wenn Sie die Option Eingabeaufforderung für Dateinamen aktiviert haben, klicken Sie im Dialogfeld Dateibenennung auf OK, um die Standardeinstellungen zu übernehmen, und erstellen Sie den Formaufbau.
