Als Nächstes entfernen Sie anhand der importierten Skizze Material aus dem Bauteil.

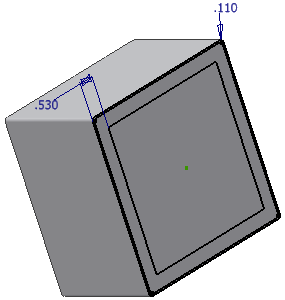

- Wählen Sie den ViewCube, um die Ansicht so zu ändern, dass die Skizze angezeigt wird.

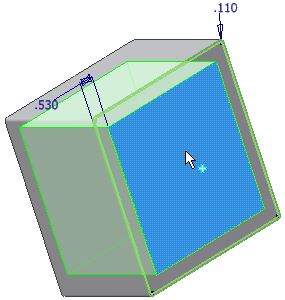

- Klicken Sie auf den Befehl Extrusion, und klicken Sie anschließend in die innere Schleife der Skizze.
In der Vorschau wird der aktuelle Extrusionsabstand angezeigt.
- Wählen Sie im Feld Größe des Dialogfelds Extrusion den Eintrag Zur Nächsten aus dem Dropdown-Menü. Wenn Sie den Mini-Werkzeugkasten verwenden, wählen Sie Nächste Fläche/Körper aus dem Dropdown-Menü aus.
- Klicken Sie im Dialogfeld Extrusion oder im Mini-Werkzeugkasten auf Ausschneiden.

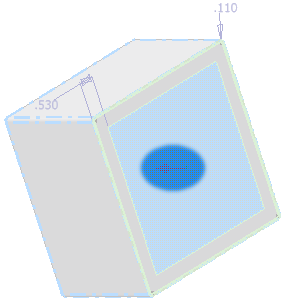

Im ausgewählten Bereich des Gehäusebauteils sollte jetzt eine Richtungsanzeige zu sehen sein, die zum Inneren des Kastens zeigt. Die Anzeige gibt die Richtung der Extrusion Differenz an. Die Richtungsanzeige ist im hervorgehobenen Bildbereich zwar schwer zu erkennen, aber sichtbar.

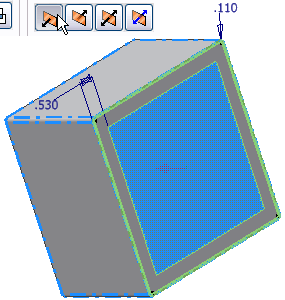

- Um die Anzeige besser zu sehen, klicken Sie auf die Schaltfläche Richtung umkehren im Dialogfeld oder im Mini-Werkzeugkasten.
- Klicken Sie auf die andere Schaltfläche Richtung umkehren. Vergewissern Sie sich, dass die Anzeige zum Inneren des Gehäuses zeigt.

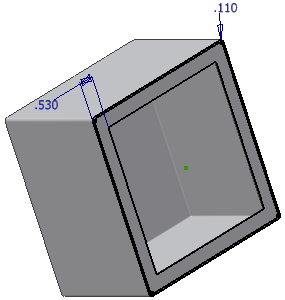

- Klicken Sie auf OK, um den Schnitt zu erstellen. Da Sie Zur Nächsten aus dem Menü Grenzen oder Nächste Fläche/Körper aus dem Mini-Werkzeugkasten ausgewählt haben, endet der Schnitt an der nächsten gefundenen Fläche. In diesem Fall handelt es sich hierbei um die Rückseite des Gehäuses.

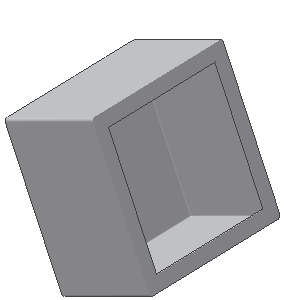

- Klicken Sie im Browser mit der rechten Maustaste auf Skizze1 (verschachtelt unter Extrusion1), und deaktivieren Sie anschließend die Option Sichtbarkeit.
- Speichern Sie das Bauteil.
