Zuweisen einer Dokumentdarstellung zu einer Komponente

Weisen Sie ausgewählten Objekten eine Darstellung zu.

    Schnellzugriff-Werkzeugkasten

  1. Wählen Sie die Komponente aus.
  2. Verwenden Sie im Schnellzugriff-Werkzeugkasten die Liste Darstellung, um eine Darstellung auszuwählen.
    Anmerkung: Vor der Zuweisung einer Darstellungsüberschreibung können Sie die Auswahl mit STRG+Auswählen erweitern.

    Element oder Fläche

  1. Bearbeiten Sie das Bauteil.
  2. Klicken Sie im Schnellzugriff-Werkzeugkasten auf Anpassen .

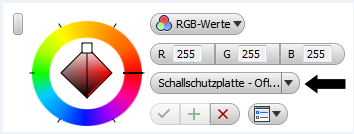

  3. Wählen Sie mit dem Ansichtsbereich eine Darstellung aus.

    Darstellungs-Browser

  1. Klicken Sie auf der Registerkarte Extras Gruppe Material und Darstellung auf Darstellung . Der Darstellungs-Browser wird angezeigt.
  2. Wählen Sie die Komponente, das Element oder die Fläche aus, deren Darstellung geändert werden soll.
  3. Fahren Sie im Darstellungs-Browser unter Dokumentdarstellungen mit dem Mauszeiger über verschiedene Darstellungen, um eine Vorschau der Darstellungen für die Auswahl anzuzeigen.
  4. Zum Anwenden einer Darstellung auf die Auswahl klicken Sie auf die Darstellung.
