Baugruppe anzeigen

  1. Um die Arbeitsebenen wieder auszublenden, wählen Sie auf der Multifunktionsleiste Registerkarte Ansicht Gruppe Sichtbarkeit Objektsichtbarkeit , und wählen Sie Alle Arbeitselemente aus dem Dropdown-Menü aus.
  2. Speichern Sie die Baugruppe. Wenn Sie zum Speichern von eBox.iam und der abhängigen Dateien aufgefordert werden, klicken Sie auf OK.
  3. Klicken Sie in der Navigationsleiste auf den Befehl Fläche anzeigen , und wählen Sie anschließend die vordere Fläche der Abdeckung aus. Dadurch wird die Fläche parallel zum Bildschirm ausgerichtet.

  4. Klicken Sie auf Registerkarte Ansicht Gruppe Darstellung Visueller Stil , und wählen Sie Drahtkörper aus dem Dropdown-Menü aus.
    Anmerkung: Autodesk Inventor verwendet vorgabegemäß den visuellen Stil schattierte Anzeige. Drahtkörper, Drahtkörper mit verdeckten Kanten und andere visuelle Stile sind optional.

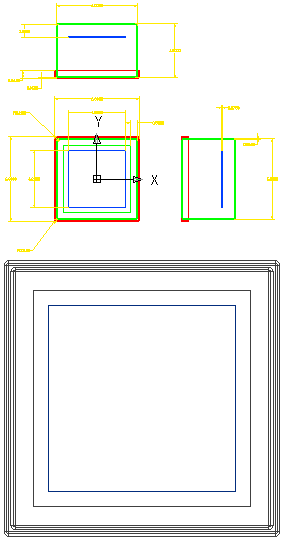

  5. Nach Wunsch können Sie jetzt diese Vorderansicht der Autodesk Inventor-Baugruppe mit der Vorderansicht in der 2D-Zeichnung der DWG-Originaldatei vergleichen. Die Geometrie in den beiden Dateien sollte identisch sein.
