Wechseln in eine Umgebung

Über die Registerkarte Umgebungen können Sie auf die verschiedenen Umgebungen von Autodesk Inventor zugreifen. Zum Schließen von Umgebungen verwenden Sie, genauso wie zum Beenden von Skizzen, den Befehl Fertig stellen.

  1. Öffnen Sie die Registerkarte Umgebungen.
  2. Klicken Sie auf den Befehl Inventor Studio.
  3. Klicken Sie auf Fertig stellen, wenn Sie diese Umgebung wieder verlassen möchten.

Der Zugriff auf viele der Funktionen hat sich seit Einführung der Multifunktionsleiste jedoch nicht geändert.

Eine Blechabwicklung können Sie zum Beispiel über den Browser oder die Multifunktionsleiste aufrufen. Erstellen Sie zunächst eine grundlegende Blechgeometrie:

  1. Klicken Sie bei geöffneter Bauteildatei auf Registerkarte 3D-Modell, Gruppe Konvertieren, In Blech konvertieren.

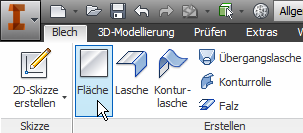

  2. Klicken Sie auf den Befehl Fläche, und erstellen Sie eine Fläche.

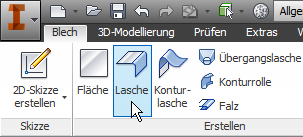

  3. Klicken Sie auf den Befehl Lasche, und fügen Sie eine Lasche hinzu.

So erstellen Sie die Abwicklung:

  1. Klicken Sie auf den Befehl Abwicklung erstellen.

So beenden Sie die Abwicklung:

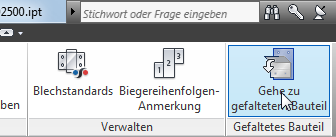

  1. Klicken Sie auf den Befehl Gehe zu gefaltetem Bauteil.

Nachdem Sie die Abwicklung erstellt haben, können Sie die Abwicklung mit dem Befehl Gehe zu Abwicklung schnell wieder aufrufen. Alternativ können Sie hierfür auch das Kontextmenü des gefalteten Modells und die Abwicklungsknoten im Browser verwenden (oder auf die Knoten doppelklicken).
