Bevor Sie ein gesamtes Segment löschen, überlegen Sie, ob die Punkte aus dem gelöschten Segment auf den Drähten bleiben sollen, die durch das Segment geroutet wurden. Dabei wird die Form des Segments beibehalten, nachdem das Segment gelöscht wurde. Um die Punkte beizubehalten, klicken Sie im Dialogfeld Kabelbaumeinstellungen auf die Registerkarte Drähte/Kabel, und klicken Sie auf Übernehmen von Segmentpunkten beim Löschen von Segmenten. Alle mit dem Segment verbundenen virtuellen Bauteile werden ebenfalls gelöscht.

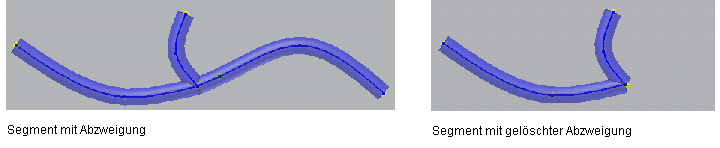

Um ein Segment zu löschen, wählen Sie es im Browser oder Grafikfenster aus, klicken mit der rechten Maustaste und wählen aus dem Kontextmenü den Befehl Löschen. Wenn das gelöschte Segment eine Abzweigung ist, werden die beiden verbleibenden Segmente nicht zusammengefügt.
Beim Löschen eines Segments werden die Routen der durch das Segment gerouteten Drähte oder Kabel nur für dieses Segment aufgehoben. Wenn der Draht oder das Kabel nur durch das gelöschte Segment geroutet wurde, nimmt das Objekt wieder den ursprünglichen Zustand ohne Route ein. Wenn der Draht oder das Kabel durch mehrere Segmente geroutet wurde, bleibt die Route durch die anderen Segmente unverändert.
