In der BIM-Austauschumgebung werden Autodesk Inventor-Baugruppen, -Schweißgruppen und -Bauteile generiert (definiert) und publiziert (exportiert), damit Sie mit AutoCAD und Revit verwendet werden können. Diese Anwendungen sind zielgebundene Systeme zur Erstellung von Entwürfen und Konstruktionen für die Dokumentation von Informationen aus den Bereichen Architektur, Städtebau (Hoch- und Tiefbau), Mechanik, Elektro und Sanitär (MEP-Informationen).
BIM-Austausch publiziert Konstruktionsdaten von Bauteilen und -Baugruppen aus Autodesk Inventor in 2D und 3D in einer Autodesk Exchange-Datei (ADSK). Zudem lassen sich mit BIM-Austausch Revit-Geometrien in Revit-Familiendateien (RFA) exportieren. Autodesk-Austauschdateien werden von den verschiedensten Autodesk-Produkten unterstützt. Durch das BIM-Austauschformat ermöglicht Autodesk Inventor den Austausch von Modellen und deren Metadaten in Anwendungen für das Architektur-, Ingenieurs- und Bauwesen (AEC).
Autodesk-Produkte wie AutoCAD und Revit enthalten verschiedene Werkzeuge zur Verarbeitung von Daten. BIM-Austausch ist ein Zusatzmodul von Autodesk Inventor, das die geometrischen Modellierungsbefehle von Autodesk Inventor zur Definition von Modellen verwendet, die in anderen Autodesk-Produkten verwendet werden können. BIM-Austausch verfügt über Befehle zum Definieren von Verbindungen, zum Vereinfachen und Erkennen von Modellgeometrie und -daten sowie zum Exportieren von Daten in RFA- oder ADSK-Dateien.
Wichtig: Wenn Sie Ihre Inventor-Konstruktionen letztlich in Revit einsetzen möchten, müssen Sie die verschiedenen Geometrietypen von Inventor mit den Elementerkennungswerkzeugen so konvertieren, dass sie von Revit erkannt werden.
Der allgemeine Arbeitsablauf für BIM-Austausch besteht aus drei Hauptkomponenten:
|
Vereinfachen |
Der Prozess zur Verringerung der Komplexität eines Modells durch die Entfernung von Komponenten und nicht benötigten Elementen. Mit den Befehlen zur Vereinfachung von Baugruppen können Sie als Ersatz für komplexe Geometrien Hüllen erstellen und Komponenten kombinieren. Mit Techniken wie Ersatz für Konturvereinfachung, Detailgenauigkeitsdarstellung, abgeleitetes Bauteil können Sie ein Bauteil oder eine Baugruppe vor der Erstellung oder Publizierung vereinfachen. Da Konstrukteure nur die Details benötigen, die für ihre Konstruktion relevant sind, sind häufig allein die 3D-Form- und Verbindungselemente wichtig. Für den Export einer Komponente empfiehlt es sich, die Größe der RFA- oder ADSK-Datei durch Vereinfachung der Baugruppe so gering wie möglich zu halten. |
|
Autor |

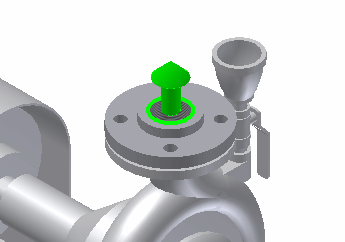

Definieren von Verbindungsobjekten die zur Kennzeichnung der Verbindungsart und -position dienen. Verbindungsobjekte werden in MEP-Anwendungen verwendet, um Zuordnungen zwischen Geräten (zum Beispiel Wärmetauscher) und Gebäudesystemen (zum Beispiel HLK) zu definieren. Für jeden der fünf Verbindungstypen Kabel, Kabelkanal, Kabelführung, elektrisch und Leitung gibt es in Autodesk Inventor einen Befehl zum Erstellen, Bearbeiten und Löschen. Wichtig: Verbindungszeichen sind insofern mit Baugruppenabhängigkeiten vom Typ Passend vergleichbar, als sie eine passende Fläche oder Ebene angeben. Sie geben jedoch nicht die Flussrichtung an. In der Regel zeigen Verbindungen von der Basiskomponente weg. Verwenden Sie den Befehl Richtung, um die Verbindungsrichtung umzukehren.
Die Fließrichtung wird davon unabhängig im Verbindungselement definiert. Sie können Verbindungen hinzufügen, indem Sie ihre Position, Ausrichtung, Form und Größe definieren. Dann wählen Sie den Verbindungstyp aus und ordnen dem Modell, das in AutoCAD MEP oder Revit MEP verwendet werden soll, die Verbindung zu. Verbindungen, die Sie hinzufügen, werden im BIM-Austausch-Browser angezeigt. |
|
Publizieren |
Der Vorgang der Überprüfung von Inventor-Daten und das anschließende Exportieren in eine ADSK- oder RFA-Datei. Die exportierte Datei enthält Geometrie, 2D-Ansichten, Verbindungen, Parameter und andere Eigenschaften. Die empfangende Anwendung importiert die von ihr unterstützten Daten. |
Durch Konturvereinfachungen oder Detailgenauigkeitsdarstellungen können Sie die Daten vor dem Export in eine ADSK- oder RFA-Datei vereinfachen. Wenn die Konstruktion aus einem einzelnen Bauteil besteht, können Sie sie vereinfachen, indem Sie das Bauteil in eine leere Baugruppendatei platzieren. Verwenden Sie dann Ersatz für Konturvereinfachung mit der Baugruppendatei.
Ein benutzerdefiniertes Koordinatensystem (BKS) kann im Befehl Komponenten exportieren ausgewählt werden. Jedes im Bauteil oder der Baugruppe definierte BKS ist im Befehl Komponenten exportieren verfügbar. Zur Vereinfachung ist der BKS-Befehl auf der Registerkarte BIM-Austausch verfügbar. Viele Anwendungen aus dem Architekturbereich betrachten die positive Z-Richtung als Richtung zur Decke, wobei Anwendungen im Mechanikbereich die positive Z-Richtung häufig als Richtung nach außen interpretieren. Es ist wichtig, das richtige BKS zu definieren, damit das Modell mit der richtigen Ausrichtung importiert wird.
Sowohl in Revit MEP als auch in AutoCAD MEP können ADSK-Dateien und die zugehörigen Daten importiert werden. Die Anwendung importiert nur die Daten, die unterstützt werden. Nicht unterstützte Daten werden in der Datei ignoriert. Zu beachten ist auch, dass die Bearbeitung einer ADSK-Datei in einer AEC-Anwendung nur eingeschränkt möglich ist. Daher sollten Sie zur Erstellung einer ADSK- oder RFA-Datei unbedingt den nachfolgenden Arbeitsablauf befolgen.
