Teilen von Tabellen
Sie können eine Teileliste, Bohrung, Revision oder allgemeine Tabelle erstellen und dann die Tabellensegmente an die gewünschte Position im Zeichnungsblatt verschieben.
Zum Teilen einer Tabelle klicken Sie mit der rechten Maustaste auf eine Tabellenzeile und klicken dann auf Tabelle
Tabelle teilen. Die Tabelle wird in zwei Segmente aufgeteilt. Im Browser wird das neue Tabellensegment als untergeordnete Tabelle der übergeordneten Tabelle angezeigt. Klicken Sie zum Abbrechen der Tabellenteilung mit der rechten Maustaste auf ein Tabellensegment, und klicken Sie auf Tabellenteilung aufheben.

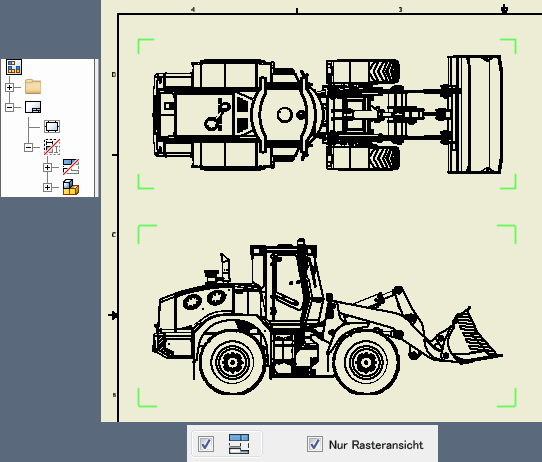

Rasteransichten
Mithilfe einer neuen Option im Dialogfeld Zeichnungsansicht werden Rasteransichten erstellt, die nicht präzise sind. Sie bestimmen, wann die Ansichten präzise sein sollen.
Mithilfe von Rasteransichten können Sie beim Bearbeiten eines großen Modells den Aufwand für die Neuberechnung einer präzisen Zeichnungsansicht reduzieren. Öffnen Sie beispielsweise das Zeichnungsdokument, und konvertieren Sie alle Ansichten in Rasteransichten. Öffnen Sie die Baugruppendatei, und bearbeiten Sie das Modell. Im Zeichnungsdokument werden die Änderungen angezeigt, ohne die vollständige Neuberechnung abzuwarten.
Eine Rasteransicht wird im Browser mit einer diagonalen roten Linie dargestellt. Um die Rasteransicht herum werden grüne Klammern angezeigt.
Mithilfe des Browser-Kontextmenüs können Sie eine einzelne Ansicht in eine präzise Ansicht oder Rasteransicht konvertieren. Wählen Sie im angezeigten Kontextmenü Alle Ansichten präzise oder alle Ansichten rastern aus, um mehrere Ansichten zu konvertieren.

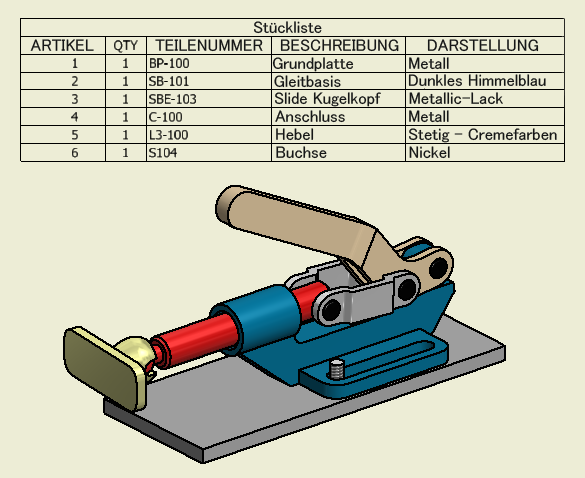

Darstellungseigenschaft
