Einfügen und Positionieren von Komponenten in der Baugruppenumgebung.
- Kategorie
-
Neue Benutzer
- Erforderliche Zeit
-
60 Minuten
- Verwendete Lernprogrammdatei
-
Cylinder Base.ipt, Cylinder Body Sub_Assy.iam, Clamp Sketch.ipt, Long Shaft.ipt, Short Shaft.ipt, Lock Pin.ipt., 6mm SHCS.ipt.
Anmerkung: Lesen Sie die Installationsanweisungen zu den erforderlichen Lernprogrammdateien unter
http://www.autodesk.com/inventor-tutorial-data-sets-2014. Laden Sie anschließend die Lernprogramm-Datensätze und die erforderlichen Lernprogrammdateien Installationsanweisungen, und installieren Sie die Datensätze wie angegeben.

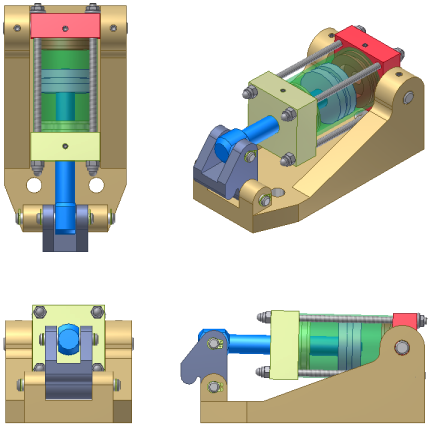

Eine Baugruppe ist eine Sammlung von Komponenten, die miteinander in Beziehung stehen. Mit dieser Übung werden Workflows vorgestellt, mit denen Sie Komponenten einfügen und in Beziehung zueinander präzise platzieren können.
Ziele
Das Ziel dieses Lernprogramms ist die Erläuterung von Techniken zur Positionierung und Analyse der Bewegung von Komponenten. Unter anderem werden folgende Themen behandelt:
- Baugruppenabhängigkeiten
- Baugruppengelenke
- Kontaktsätze
- Flexible Baugruppen
- Analyse von Kollisionen
- Einfügen von Komponenten
Voraussetzungen
- Kenntnisse, wie das aktive Projekt festgelegt und mit den verschiedenen Ansichtswerkzeugen im Modellbereich navigiert wird und wie allgemeine Modellierfunktionen durchgeführt werden, beispielsweise Skizzieren und Extrudieren.
- Weitere Informationen finden Sie im Hilfethema "Erste Schritte".
Tipps für die Navigation
