Einfügen des Profils - Auswählen der Geometrie

Wählen Sie nun die Geometrie aus, um die unteren und oberen Gestell-Profilelemente zu positionieren. Gehen Sie für die unteren Gestell-Profilelemente wie folgt vor:

  1. Wählen Sie die vier unteren Kanten aus. Stellen Sie sicher, dass die erste Auswahl der Abbildung entspricht (siehe Cursorposition).
  2. Stellen Sie den Ausrichtungsindikator wie abgebildet ein.
  3. Wählen Sie im Feld Winkel den Wert 0.00 grd.

    In der Konstruktion sollen die Innenflächen der L-Träger mit dem Volumenkörper bündig sein. Da die Träger eine Stärke von 5 mm haben, müssen sie um 5 mm versetzt werden.

  4. Geben Sie in die Felder Horizontaler Versatz und Vertikaler Versatz den Wert -5 mm ein.
  5. Klicken Sie auf Anwenden. Das Dialogfeld Neues Gestell erstellen wird geöffnet.
  6. Klicken Sie auf OK.

Gehen Sie für die oberen Gestell-Profilelemente wie folgt vor:

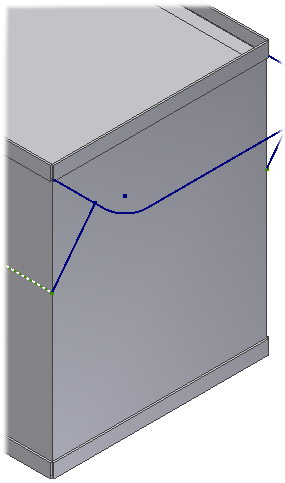

  1. Wählen Sie die vier oberen Kanten aus. Achten Sie darauf, dass Sie das linke Ende der ersten Linie wie gezeigt auswählen.
  2. Klicken Sie auf Anwenden.
  3. Ändern Sie die Grafikanzeige in den visuellen Stil Schattiert .
