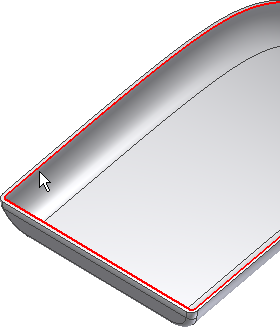

Als Nächstes erstellen Sie eine Lippen-/Nut-Kombination, um das Platzieren der Passungsbauteile in einer tatsächlichen Baugruppe zu vereinfachen. Richten Sie die Ansicht so aus, dass die Innenseite des Bauteils angezeigt wird (siehe folgende Abbildung).
- Klicken Sie in der Multifunktionsleiste auf
Registerkarte 3D-Modell
Gruppe Kunststoffteil
Lippe
.
- Vergewissern Sie sich, dass im Dialogfeld die Schaltfläche Lippe ausgewählt ist.
- Gehen Sie auf der Registerkarte Form wie folgt vor:
- Wählen Sie die Innenkante als Pfadkanten aus.
- Lassen Sie die Option Pfadgrenzen deaktiviert.
- Aktivieren Sie das Kontrollkästchen Zugrichtung.
- Wählen Sie im Ordner Ursprung die Y-Achse als Zugrichtung aus.

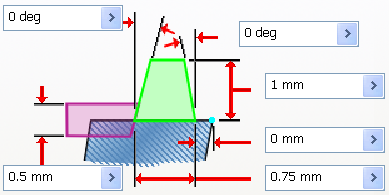

- Gehen Sie auf der Registerkarte Lippe wie folgt vor:
- Für Außenwinkel geben Sie 0 grd ein.
- Für Innenwinkel geben Sie 0 Grad ein.
- Für Höhe geben Sie 1 mm ein.
- Für Flankenbreite geben Sie 0 mm ein.
- Für Breite geben Sie 0.75 mm ein.
- Für Spiel geben Sie 0.5 mm ein.
- Klicken Sie auf OK, um die Lippe zu erstellen.
- Verwenden Sie das Kontextmenü im Ordner Volumenkörper des Browsers, um die Sichtbarkeit des oberen Körpers zu deaktivieren. Aktivieren Sie dann die Sichtbarkeit des unteren Körpers. Richten Sie die Ansicht so aus, dass die Innenseite des Bauteils angezeigt wird (siehe folgende Abbildung).
Sie erstellen nun mit dem Befehl Lippe die passende Nut.
- Klicken Sie auf den Befehl Lippe.
- Gehen Sie auf der Registerkarte Form wie folgt vor:
- Vergewissern Sie sich, dass die Schaltfläche Nut ausgewählt ist.
- Wählen Sie die Innenkante als Pfadkanten aus.
-
Lassen Sie die Option Pfadgrenzen deaktiviert.
- Aktivieren Sie das Kontrollkästchen Zugrichtung.
- Wählen Sie im Ordner Ursprung die Y-Achse aus.
- Gehen Sie auf der Registerkarte Nut wie folgt vor:
- Für Außenwinkel geben Sie 0 grd ein.
- Für Innenwinkel geben Sie 0 Grad ein.
- Für Höhe geben Sie 1 mm ein.
- Für Flankenbreite geben Sie 0 mm ein.
- Für Breite geben Sie 0.75 mm ein.
- Für Spiel geben Sie 0 mm ein.
- Klicken Sie auf OK, um die Nut zu erstellen.

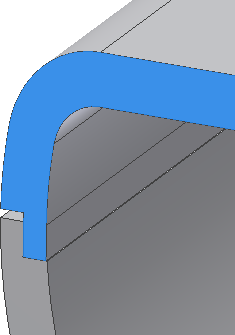

Die passenden Lippen- und Nutelemente werden in der folgenden Schnittansicht dargestellt.
