Anzeigen und Interpretieren der Ergebnisse

Nach Abschluss der Simulation wird in der Grafikanzeige der Ergebnis-Plot Von Mises-Spannung angezeigt. Der vollständige Ergebnissatz wird im Ordner Ergebnisse abgelegt.

Zur Anzeige von Ergebnisdaten stehen verschiedene Befehle zur Verfügung. Die meisten sind in den Gruppen Ergebnis und Anzeige zu finden.

  1. Klicken Sie in der Gruppe Anzeige auf Maximalwert anzeigen. Im Grafikfenster wird die Position des Maximalwerts durch eine Bezeichnung mit einer Führungslinie gekennzeichnet. In diesem Beispiel wird der Höchstwert von anderen Komponenten verdeckt.
  2. Erweitern Sie den Browser-Knoten Baugruppe, um die Liste der Komponenten anzuzeigen.
  3. Deaktivieren Sie die Sichtbarkeit für die Bauteile, die die Belastungsposition verdecken.
    • Lower Plate:1
    • Upper Plate:1

    Klicken Sie mit der rechten Maustaste auf jede Komponente, und wählen Sie Sichtbarkeit.

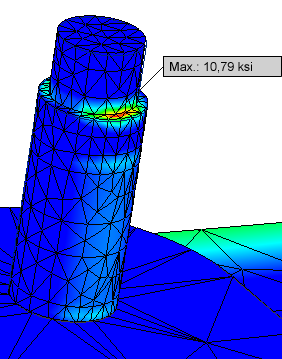

  4. Drehen und zoomen Sie die Ansicht nach Bedarf, um die Position des Höchstwerts anzuzeigen.

    Doppelklicken Sie auf die verschiedenen Ergebnisknoten, um die Ergebnisse im Grafikfenster anzuzeigen.
