Importieren von Inventor-Daten

Wechseln Sie zu AutoCAD Electrical.

Wenden Sie die hinzugefügten Stecker und Drähte auf das 2D-Modell an.

1. Wählen Sie Stromlaufplan Betriebsmittel einfügen Stecker einfügen (aus Liste).
2. Wählen Sie in Eigene Dateien\Acade 2011\AeData\Tutorial\Aegs\Interoperability die Datei driverseat_from_inv_exported.xml. Klicken Sie auf Öffnen.
   Anmerkung: Wenn Sie nicht über Inventor verfügen, verwenden Sie die mitgelieferte Datei driverseat_from_inv.xml.
3. Der Stecker, den Sie in Inventor hinzugefügt haben, wird im Dialogfeld Steckerauswahl angezeigt. Wählen Sie die Zeile für den Stecker.

4. Klicken Sie unten im Dialogfeld auf Details.

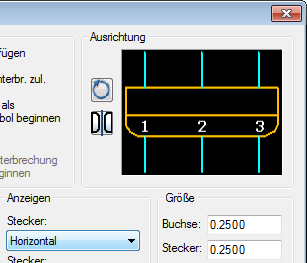

5. Klicken Sie im Menü Anzeigen > Stecker auf Horizontal.

   Im Dialogfeld wechselt die Anzeige zu horizontal.


6. Klicken Sie auf Einfügen. Platzieren Sie den Stecker rechts neben dem motorisch verstellbaren Fahrzeugsitz.

7. Wählen Sie im Dialogfeld Steckerauswahl auf Verdrahten. AutoCAD Electrical verbindet die Anschlüsse wie in Inventor angegeben.


Sie haben das Lernprogramm abgeschlossen.
