iCopy-Generierung - Registerkarte Geometrie

Wählen Sie auf der Registerkarte Geometrie die Kontrollpunkte im Layoutbauteil aus, und benennen Sie sie. Die Kontrollpunkte werden verwendet, um das iCopy-Ergebnis zu positionieren, wenn es in eine Baugruppe platziert wird. Diese Punkte müssen Geometriepunkte (Endpunkte von Linien, Mittelpunkten von Kreisen, aber keine Skizzierpunkte) sein.

  1. Wählen Sie die Registerkarte Geometrie aus.
  2. Klicken Sie in der Spalte Geometrie auf Hinzu: Klicken.

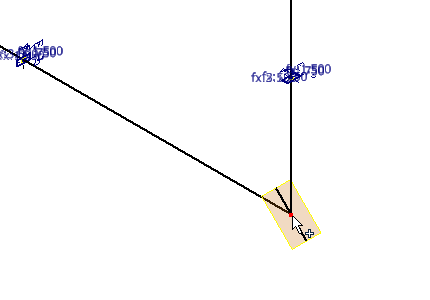

  3. Wählen Sie den Punkt in der linken unteren Ecke des Gestells.
  4. Geben Sie im Feld Bezeichnung den Text Lower left ein.
  5. Klicken Sie in der Spalte Geometrie auf Hinzu: Klicken.

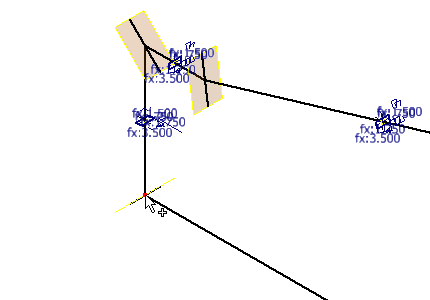

  6. Wählen Sie den Punkt in der rechten unteren Ecke des Gestells.
  7. Geben Sie im Feld Bezeichnung den Text Lower right ein.
  8. Klicken Sie in der Spalte Geometrie auf Hinzu: Klicken.

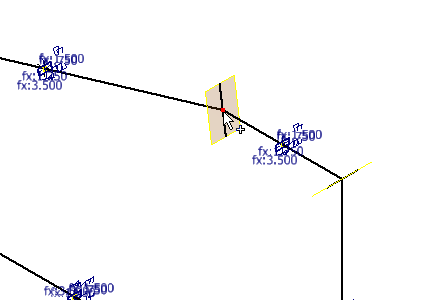

  9. Wählen Sie den Punkt am linken Ende des oberen mittleren Gestell-Profilelements.
  10. Geben Sie im Feld Bezeichnung den Text Upper left ein.
  11. Klicken Sie in der Spalte Geometrie auf Hinzu: Klicken.

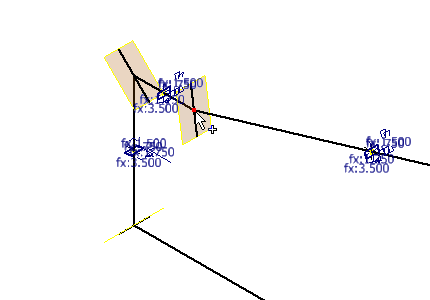

  12. Wählen Sie den Punkt am rechten Ende des oberen mittleren Gestell-Profilelements.
  13. Geben Sie im Feld Bezeichnung den Text Upper right ein. Drücken Sie EINGABE, um die Eingabe zu bestätigen.
Anmerkung: Um einen Arbeitspunkt aus der Liste zu entfernen, markieren Sie die Felder Geometrie und Bezeichnung und drücken dann Entf.
