Durchführen der erweiterten Modellierung mit Splines und Flächen
- Kategorie
-
Erfahrene Benutzer
- Erforderliche Zeit
-
30 Minuten
- Verwendete Lernprogrammdatei
-
spline_1_start.ipt, spline_1_complete.ipt
Anmerkung: Lesen Sie die Installationsanweisungen zu den erforderlichen Lernprogrammdateien unter
http://www.autodesk.com/inventor-tutorial-data-sets-2014. Laden Sie anschließend die Lernprogramm-Datensätze und die erforderlichen Lernprogrammdateien Installationsanweisungen, und installieren Sie die Datensätze wie angegeben.

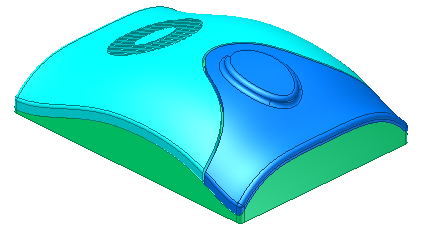

In diesem Lernprogramm erfahren Sie, welche Werkzeuge Ihnen zum Erstellen und Steuern der Formen von Splines zur Verfügung stehen. Flächen werden verwendet, um Bauteile zu formen und die Trennkonturen des Körpers zu definieren.
Ziele
In diesem Lernprogramm lernen Sie Folgendes:
- Erstellen und Definieren von Splines
- Erheben mit einer Verlaufsführung
- Erstellen von Oberflächen
- Ersetzen einer Fläche
- Erweitern der Flächenkanten
- Teilen des Bauteils in mehrere Körper
- Verwenden des Befehls Prägung
- Erstellen einer Lüftungsöffnung
Voraussetzungen
- Kenntnisse zum Öffnen, Erstellen und Speichern von Bauteildateien im aktiven Projekt
- Verständnis für die Grundlagen der Volumenkörpermodellierung
Systemeinstellungen
Aktivieren Sie in den Anwendungsoptionen auf der Registerkarte Skizze die folgenden Einstellungen:
- Bemaßung nach Erstellung bearbeiten
- Modellkanten für Skizzenerstellung und -bearbeitung automatisch projizieren
- Ursprung des Bauteils beim Erstellen der Skizze automatisch projizieren
Die Rasterlinienanzeige ist in keinem der Skizzierumgebungs-Bilder in diesem Lernprogramm aktiviert.
Anmerkung: Sie können das Farbschema für Symbole in den Anwendungsoptionen spezifizieren. Die Darstellung der Symbole in diesem Lernprogramm kann variieren, wenn Sie das im folgenden Bild gezeigte Farbschema nicht verwenden.
Tipps für die Navigation
- Verwenden Sie Weiter oder Zurück unten links, um die nächste Seite anzuzeigen oder zur vorherigen Seite zurückzukehren.
