Materialien und Darstellungen

Die Material- und Darstellungsbibliotheken sind eine Sammlung von Material- und Darstellungsdefinitionen. Einige Bibliotheken werden bereits mit Autodesk-Produkten installiert, Sie können aber auch benutzerdefinierte Bibliotheken erstellen.

Material - und Darstellungsbibliotheken können auch von mehreren Autodesk-Produkten gemeinsam genutzt werden. Eine gemeinsame Quelle der Material - und Darstellungsdefinitionen führt zu einem konsistenteren Visualisierungsergebnis, optimiert die Materialnutzung und Analyse und erleichtert die Qualitätssteuerung. Für jedes Produkt werden die angebotenen Objekte gesondert eingegrenzt.

Nachfolgendes Beispiel zeigt, wie die gleichen Materialien in mehreren Produkten eingesetzt werden können.

AutoCAD, Showcase Inventor Revit Analyse/Simulation
Material: Stahl A36 Material: Stahl A36 Material: Stahl A36 Material: Stahl A36
Objekt Eigenschaften Objekt Eigenschaften Objekt Eigenschaften Objekt Eigenschaften
Darstellung Metall - Stahl - satiniert Darstellung Metall - Stahl - satiniert Darstellung Metall - Stahl - satiniert Darstellung Metall - Stahl - satiniert
Physikalisch ASTM A36 Physikalisch ASTM A36 Physikalisch ASTM A36 Physikalisch ASTM A36

Material- und Darstellungsbibliotheken

Die Material- und Darstellungsbibliotheken sind eine Sammlung von Material- und Darstellungsdefinitionen. Einige Bibliotheken werden mit Autodesk-Produkten installiert, andere durch den Benutzer erstellt. Sie können Bibliotheken erstellen, um die Materialien und Darstellungen zu organisieren, die zur Verwendung verfügbar sein sollen. Mit den Produkten bereitgestellte Bibliotheken sind gesperrt, worauf bei der Auflistung im Browser ein Symbol hinweist. Den Inhalt gesperrter Bibliotheken können Sie in eine benutzerdefinierte Bibliothek kopieren und ihn dort bearbeiten.

Materialien

Materialien sind eine Kombination aus verschiedenen Arten von Eigenschaftssätzen, die als Objekte bezeichnet werden. Inventor-Materialien nutzen zwei Objekte: physikalische Eigenschaften und Darstellung. Zusammen bilden die beiden Objekte eine Inventor-Materialdefinition. Materialien werden Bauteilen zugewiesen.

Physikalische Eigenschaften stellen Informationen zur Materialzusammensetzung bereit, die für die Simulation und Analyse sowie zur Bestimmung von iProperties wie Masse, Fläche und Volumen verwendet werden. Physikalische Eigenschaften können verwendet werden, um das geeignete Material für Ihre Konstruktion zu ermitteln.

Darstellungen

Darstellungen definieren die visuellen Effekte eines Materials und werden einer Fläche, einem Element oder einem Bauteil zugewiesen. Sie können zeigen, wie ein Bauteil im unfertigen Zustand, zu einem bestimmten Fertigungszeitpunkt oder im fertigen Zustand aussieht.

Darstellungseigenschaften geben Aufschluss über visuelle Merkmale eines Materials wie z. B. dessen Farbe, Textur, Oberflächen-Beleuchtungseffekt, Maserung.

Allen Materialien sind Darstellungen zugewiesen. Sie können diese Darstellungen überschreiben, um das Aussehen der Komponente zu ändern.

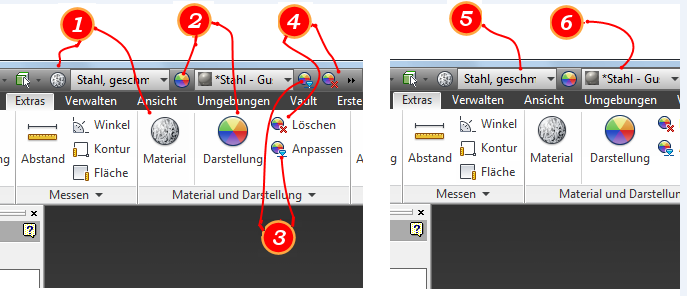

Die Zugriffspunkte für Material, Darstellung, Anpassen und Überschreibungen deaktivieren sind:
  1. Greift auf den Material-Browser zu. Dient zum Erstellen und Ändern von Materialien.
  2. Greift auf den Darstellungs-Browser zu. Dient zum Erstellen und Ändern von Darstellungen.
  3. Aktiviert den Befehl Anpassen. Dient zum Ändern von zugewiesenen Darstellungen.
  4. Greift auf den Befehl Überschreibungen deaktivieren zu. Dient zum Entfernen von Darstellungsüberschreibungen.
  5. Weist das angegebene Material dem Auswahlsatz zu.
  6. Weist die angegebene Darstellung dem Auswahlsatz zu.
