Als Nächstes erstellen Sie eine Skizze auf der Arbeitsebene. In einem späteren Schritt wird diese Skizze entlang der X-Achse des Bauteils gespiegelt. Dies wird zum Ausschneiden oder Extrudieren von Materialteilen aus dem zylindrischen Element des Bauteils verwendet.
- Klicken Sie auf eine der vier Kanten der Arbeitsebene.

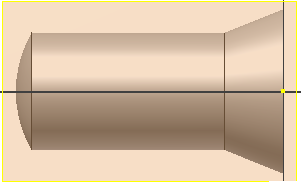

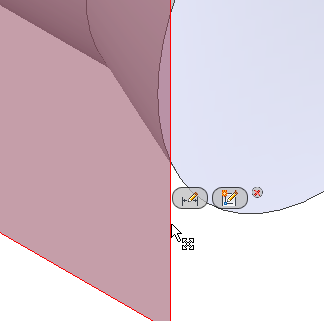

- Wenn die kleine Werkzeugleiste angezeigt wird, klicken Sie auf die zweite Schaltfläche auf der rechten Seite mit der QuickInfo Skizze erstellen.
- Die Ansicht wird parallel zur XY-Ebene automatisch gedreht. Dies liegt daran, dass im Dialogfeld Anwendungsoptionen auf der Registerkarte Skizze die Option Ausrichten nach Skizzierebene bei Skizzenerstellung aktiviert ist.
Das neue Element Skizze2 wird dem Modell-Browser hinzugefügt.
