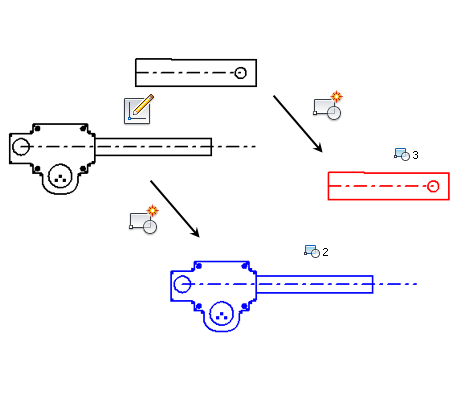

Erstellen eines Skizzenblocks

Erstellen eines Skizzenblocks

1. Erstellen Sie gegebenenfalls Skizziergeometrie zum Einfügen in den Skizzenblock.
2. Klicken Sie auf Registerkarte Skizze Gruppe Layout Block erstellen , oder klicken Sie mit der rechten Maustaste im Browser auf den Ordner Blöcke, und wählen Sie Block erstellen aus.
3. Wählen Sie die Geometrie aus, die in den Bock eingefügt werden soll. Verwenden Sie Einzelauswahl oder Fensterauswahl.
4. Optional. Wählen Sie eine der folgenden Möglichkeiten:
   • Definieren Sie einen Blocknamen.
   • Wählen Sie einen Einfügepunkt aus.
   • Definieren Sie eine Blockbeschreibung.
5. Klicken Sie auf:
   • Anwenden, um den Block zu erstellen. Das Dialogfeld bleibt geöffnet, damit Sie weitere Blöcke erstellen können.
   • OK, um den Block zu erstellen und das Dialogfeld zu schließen
   • Abbrechen, um das Dialogfeld zu schließen

Erstellen eines Skizzenblocks mit vorab ausgewählter Geometrie

1. Erstellen Sie gegebenenfalls Skizziergeometrie zum Einfügen in den Skizzenblock.
2. Wählen Sie die Geometrie aus, die in den Bock eingefügt werden soll. Verwenden Sie Einzelauswahl oder Fensterauswahl.
3. Klicken Sie auf Registerkarte Skizze Gruppe Layout Block erstellen , oder klicken Sie im Browser mit der rechten Maustaste auf den Ordner Blöcke, und wählen Sie Block erstellen aus.
4. Optional. Wählen Sie eine der folgenden Möglichkeiten:
   • Fügen Sie mit der Geometrieauswahl zusätzliche Geometrie hinzu oder ändern Sie Ihre Auswahl.
   • Definieren Sie einen Blocknamen.
   • Wählen Sie einen Einfügepunkt aus.
   • Definieren Sie eine Blockbeschreibung.
5. Klicken Sie auf:
   • Anwenden Erstellt den Block. Das Dialogfeld bleibt geöffnet, damit Sie weitere Blöcke erstellen können.
   • OK Erstellt den Block und schließt das Dialogfeld
   • Abbrechen Schließt das Dialogfeld, ohne den Block zu erstellen
