Skizziergeometrie spiegeln

Spiegelt Skizziergeometrie an einer Mittellinie

Erstellen Sie die zu spiegelnde Geometrie zunächst mit den Befehlen der Registerkarte Skizze.

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Anordnung Spiegeln .
2. Klicken Sie im Dialogfeld Spiegeln auf Auswählen.
3. Wählen Sie im Grafikbereich die zu spiegelnde Geometrie aus.
4. Klicken Sie im Dialogfeld auf Spiegelachse.
5. Wählen Sie die Spiegelachse aus.
6. Klicken Sie im Dialogfeld auf Anwenden.

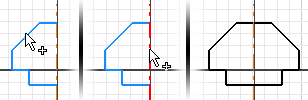

Die Skizziergeometrie wird an der Spiegelachse gespiegelt. Zwischen der gespiegelten Geometrie werden symmetrische Abhängigkeiten angewendet. Sie können Segmente jedoch löschen oder bearbeiten, nachdem Sie sie gespiegelt haben. Die verbleibenden Segmente sind nach wie vor symmetrisch.

Erstellen selbstsymmetrischer Splines

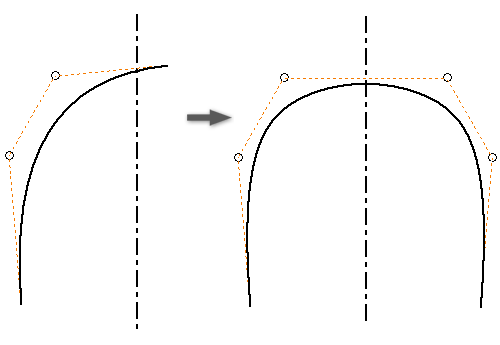

Bei Auswahl von Selbstsymmetrisch erstellt der Spiegelbefehl einen einzelnen Spline, der in sich selbst symmetrisch zur Spiegelachse ist. Nur verfügbar, wenn es sich bei der ausgewählten Geometrie um einen Spline handelt, der die Spiegelachse kreuzt.

1. Erstellen Sie in einer 2D-Skizze einen Spline.
2. Erstellen Sie eine Spiegelachse, die den Spline am Symmetriepunkt kreuzt.
3. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Anordnung Spiegeln .
4. Klicken Sie im Dialogfeld Spiegeln auf Auswählen.
5. Wählen Sie im Grafikbereich den zu spiegelnden Spline aus.
6. Klicken Sie im Dialogfeld auf Spiegelachse.
7. Wählen Sie die Spiegelachse aus.
8. Wählen Sie die Option Selbstsymmetrisch aus.
9. Klicken Sie auf Anwenden.
