Spirale

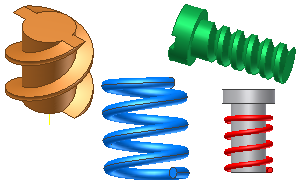

Hiermit erstellen Sie ein spiralbasiertes Element oder einen spiralbasierten Körper, z. B. eine Feder oder ein Gewinde auf einer zylindrischen Fläche.

Eine Spirale kann als neuer Körper in einem Bauteil mit mehreren Körpern verwendet werden.

Spirale zum Erstellen eines Gewindes

Zum Erstellen eines Gewindes geben Sie das Spiralprofil an, das die Form des Gewindes darstellt, sowie den Zylindermittelpunkt für die Drehachse.

Spirale zum Erstellen einer Feder

Zum Erstellen einer Feder können Sie die Funktion Spirale verwenden. Bei einer Druckfeder endet der Schnitt nicht mit einer konstanten Steigung, sondern ist abgeflacht, sodass die Feder auf einer ebenen Fläche aufrecht steht. Mit dem Übergangswinkel können Sie angeben, über welchen Abstand hinweg die Spirale abflacht:

• Bei einem Übergangswinkel von 90 Grad wird die Abflachung nach einer Viertelumdrehung erreicht.
• Bei einem Übergangswinkel von 180 Grad wird die Abflachung nach einer halben Umdrehung erreicht.
• Der Wert für Flacher Verlauf definiert die Ausdehnung des flachen Spiralendes (keine Steigung) (max. 360 Grad).

Spiralendbedingungen

Sie können festlegen, dass der Anfang und das Ende der Spirale eine natürliche oder eine flache Steigung aufweisen. Bei Natürlich endet die Spirale ohne Übergangswinkel oder flaches Ende. Bei Flach endet die Spirale mit einem Übergangsabstand und einer Teilumdrehung ohne Steigung. Wenn für den Anfang und das Ende der Spirale Natürlich ausgewählt ist, können weder der Übergangsabstand noch die Umdrehung angegeben werden.

Demo zu Spiralendbedingungen
